Piestový pulzný ventil Optipow 135

Popis produktu:

Piestový pulzný ventil Optipow135 je vstavaný elektromagnetický pulzný piestový ventil novej generácie vyvinutý na základe elektromagnetického pulzného ventilu a piestového mechanizmu membránového typu. Vďaka tomu pulzné trysky fungujú oveľa lepšie, nezaberajú veľa miesta a uľahčuje to návrh systému trysiek.

Pracovná komora Optipow135 sa líši od tradičných membránových ventilov, pretože nemá žiadne zraniteľné časti, ako sú gumené membrány a tlakové pružiny. Namiesto toho používa piest vyrobený z vysoko pevných materiálov, vďaka čomu piestový ventil s elektromagnetickým impulzom vydrží oveľa dlhšie.

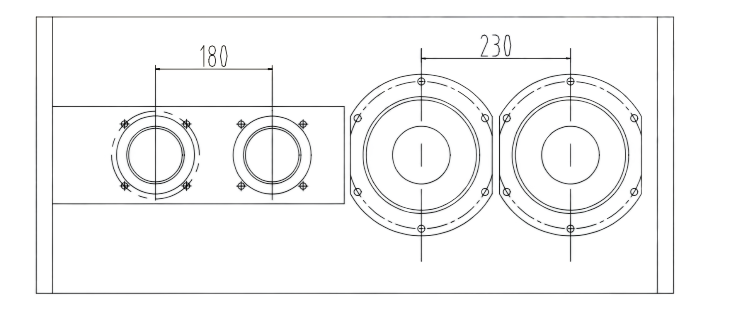

Porovnanie inštalačnej vzdialenosti medzi Optipow135 a štandardnými membránovými pulznými ventilmi rovnakej špecifikácie

Obrázok 1

Poznámka: Inštalačná vzdialenosť pre Optipow105 aj Optipow135 je 180 mm (minimálne 160 mm).

Parameter produktu:

Návod na inštaláciu

① Naplňte závity PTFE páskou alebo závitovým tesniacim prostriedkom na utiahnutie a utesnenie. Spojovacia plocha vzduchového potrubia musí byť rovná. Uistite sa, že spojovacia plocha je rovná, rovná a hladká, aby sa zaručila jej tesnosť.

② Nainštalujte filter a regulátor tlaku na vstupné potrubie vzduchového potrubia a vypúšťací ventil na spodok vzduchového potrubia, aby ste zabezpečili, že sa v potrubí nenahromadí voda a že stlačený vzduch bude suchý a čistý.

③ Koncová plocha pre inštaláciu vzduchovej nádrže musí byť opracovaná v súlade so schémou obrábania vzduchovej nádrže. Prísne dodržujte požiadavky na čistotu povrchu inštalácie vzduchovej nádrže.

④ Pred inštaláciou ventilu sa uistite, že vnútorná a vonkajšia časť vzduchovej nádrže a dúchadla sú čisté a bez častíc nečistôt.

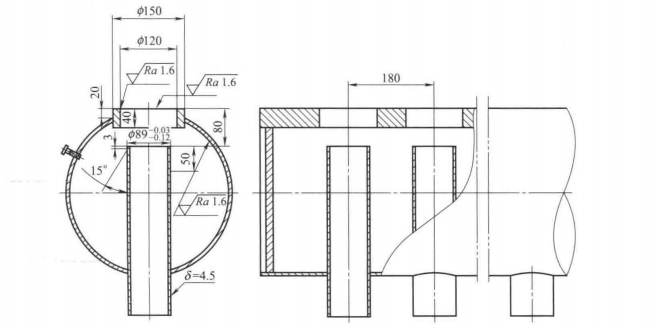

⑤ Na obrázku 2 je znázornená schéma obrábania pripojenia vzduchového potrubia.
