Pulzný ventil

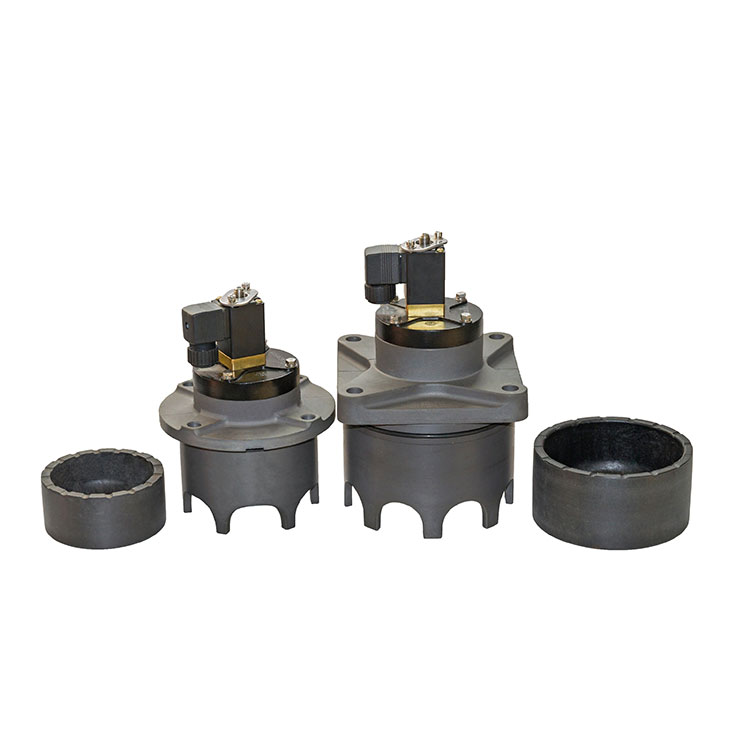

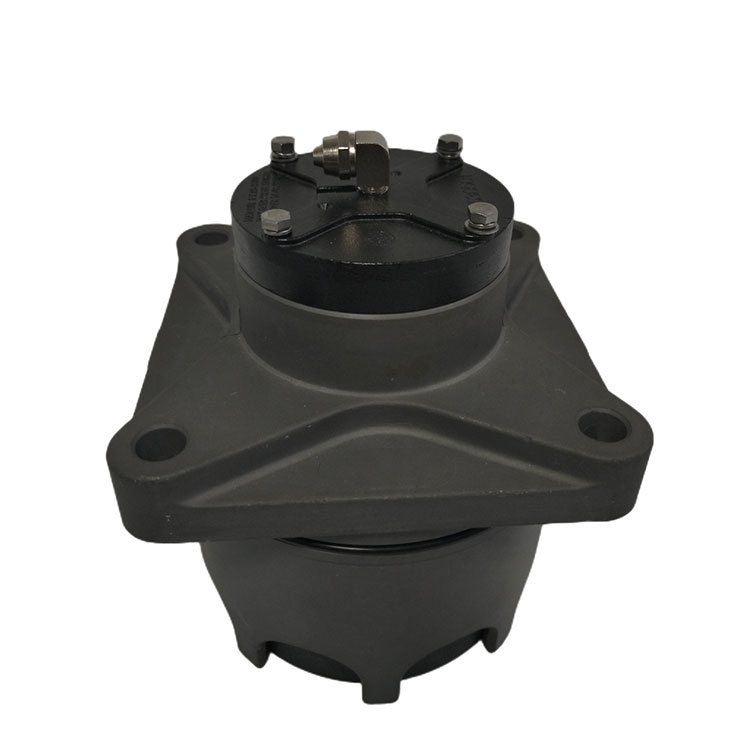

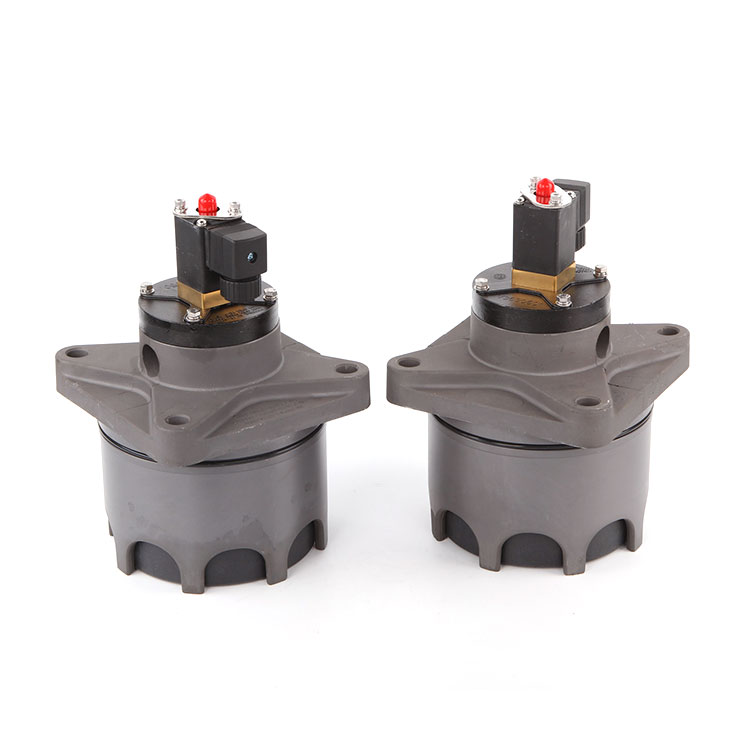

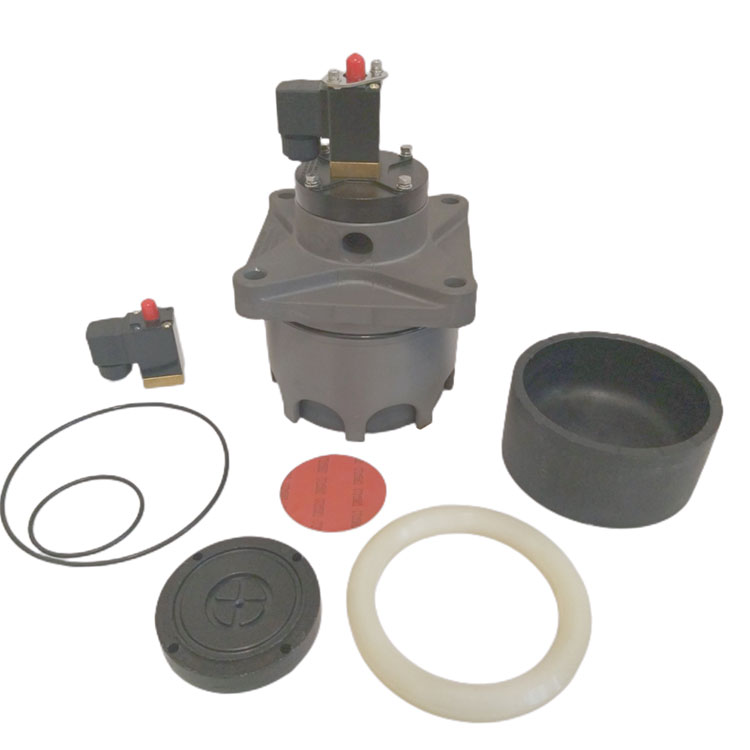

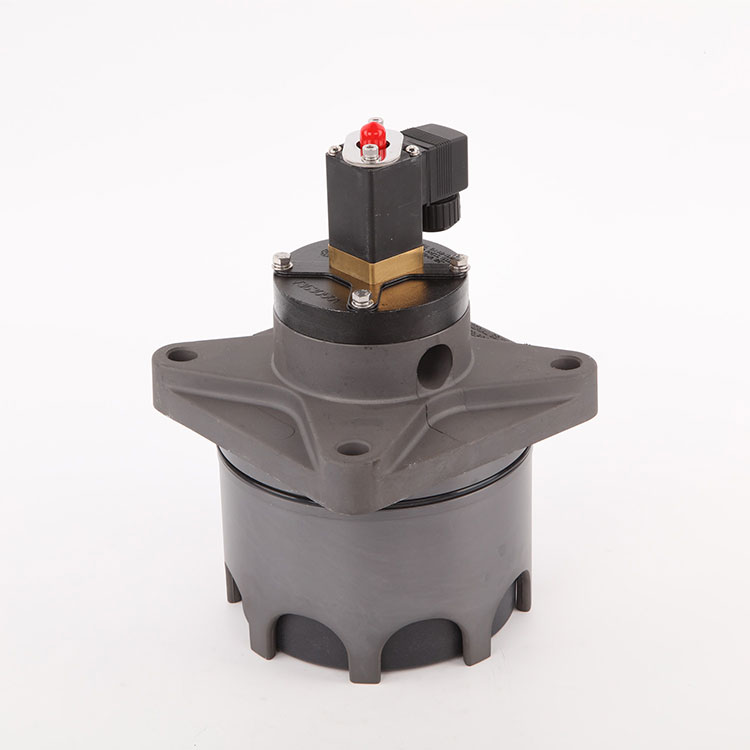

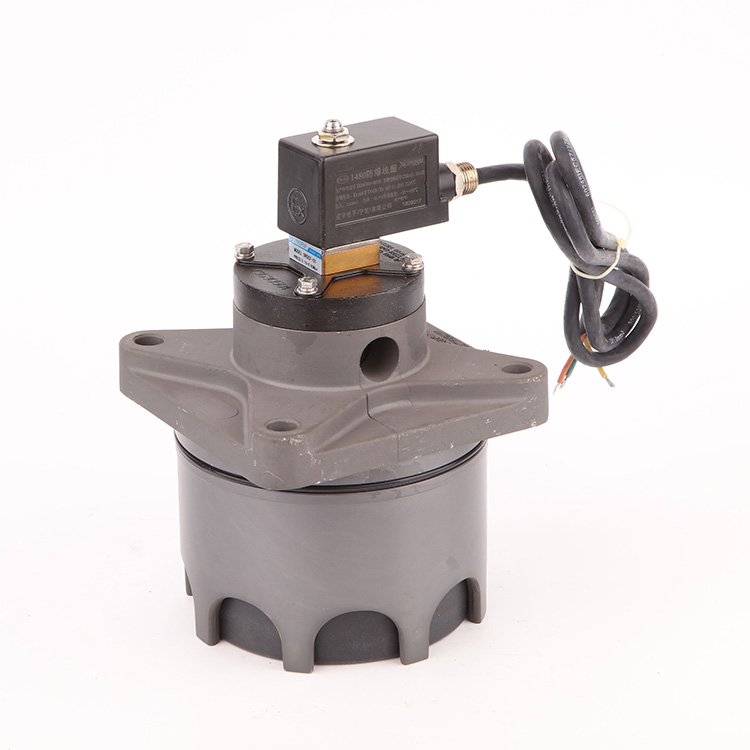

Qingdao Star Machine poskytuje pulzový ventil piešu V1614718, ktorý je založený na dizajne elektromagnetického pulzného ventilu a mechanizmu piestového mechanizmu membrány, pričom prijal zabudovanú štruktúru so silnejším fúkaním a dlhšou životnosťou. Jeho základné vlastnosti sú:

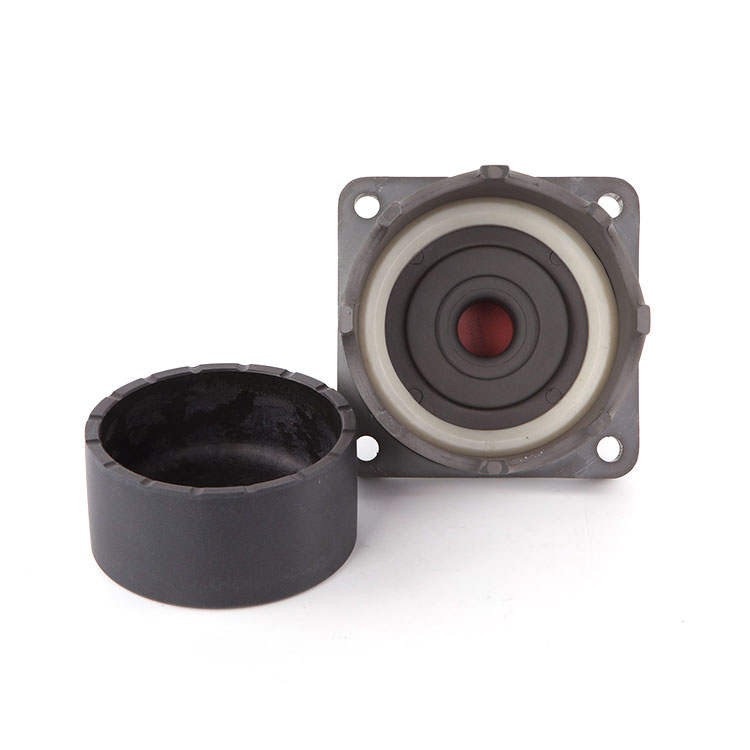

Štrukturálne vlastnosti

Zložená z elektromagnetickej pilotnej hlavy, piestového a tela ventilu je oblasť zadnej komory piest väčšia ako predná komora a pneumatická sila zaisťuje citlivý uzatvárací stav.

Zrušenie gumovej membrány a tlakovej pružiny, použitie vysokej pevnej piestovej štruktúry, významne zlepšuje trvanlivosť.

Pracovný princíp pistého pulzného ventilu je rozdelený do dvoch etáp:

Stav fúkania: Po vložení signálu elektrickým ovládačom sa elektromagnetická pilotná hlava otvára vykladací otvor a tlakový plyn v prednej komore piestu zdvihne piest a otvára fúkajúci kanál.

Uzavretý stav: Po zmiznutí signálu je vykladací otvor uzavretý, tlak plynu v zadnej komore piestu tlačí piest na reset a kanál je uzavretý.

Technický štandard

Pracovný tlak: 0,2 ~ 0,6 MPa

Špecifikácia napätia: DC24V alebo AC220V/50 Hz

Stupeň ochrany: IP65

Pracovné médium: Čistý vzduch

Použiteľná teplota: Typ teploty miestnosti -25 ~ 85 ℃, typ vysokej teploty -25 ~ 230 ℃.

Životnosť: 1 milión krát

Inštalačná špecifikácia ventilu piestového impulzu

Požiadavky na utesnenie: Závitové pripojenie by malo byť vyplnené páskou s surovinou PTFE alebo tmelom závitu a kombinovaný povrch distribučnej skrinky vzduchu by mal byť hladký a čistý.

Spracovanie zdroja vzduchu: Vzduchové potrubie distribučnej skrinky vzduchu by sa malo nainštalovať s filtrom a regulátorom a spodná časť je vybavená odtokovým ventilom, aby sa zabezpečilo, že stlačený vzduch je suchý a bez nečistôt.

Presnosť spracovania: Koncová čela inštalácie vzduchového balíka podľa spracovania obrázku 2, aby sa zabezpečilo, že tolerancia veľkosti a drsnosť povrchu.

Požiadavky na čistenie: Pred inštaláciou by sa mali dôkladne vyčistiť airbag a dúchadlo, aby sa predišlo zvyškovým zvyškom.

Spojenie

Pri inštalácii s okrúhlym potrubím by rozmery mali byť podľa obr. 3, aby sa zabezpečilo zladenie pripojenia (napr. Φ150/φ120 clona).

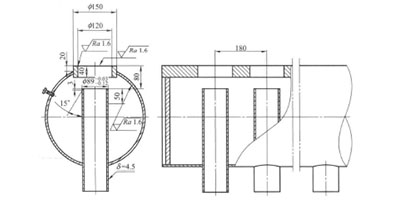

Ovrovnostná schéma pripojenia potrubia (obr. 2) určuje kľúčové rozmery: 180 mm celková šírka, 15 ° skosenie, δ = 4,5 mm hrúbka steny.

Externé rozmery

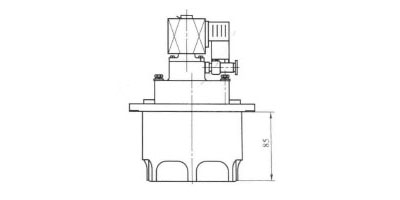

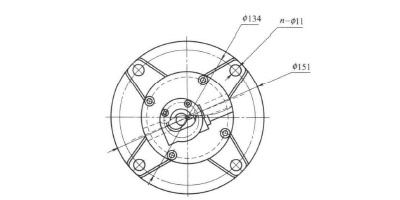

Vonkajšie rozmery 3-palcového piestového pulzného ventilu sú znázornené na obrázku 3, s kľúčovými parametrami, ako je celková dĺžka 134 mm a montážne otvory označené ako 151 mm.

Vďaka kompaktnému dizajnu a flexibilnému usporiadaniu dúchaniek je ventil vhodný pre dopyt po vysokom účinnom čistení popola v systéme priemyselného odstraňovania prachu. Optimalizáciou štruktúry piestov a elektromagnetickej kontroly dosahuje rýchlu reakciu a stabilnú prevádzku a spĺňa prísne požiadavky spoľahlivosti a presnosti pre vývozné výrobky.

Obrázok.1 Obrázok.2Obrázok.3
