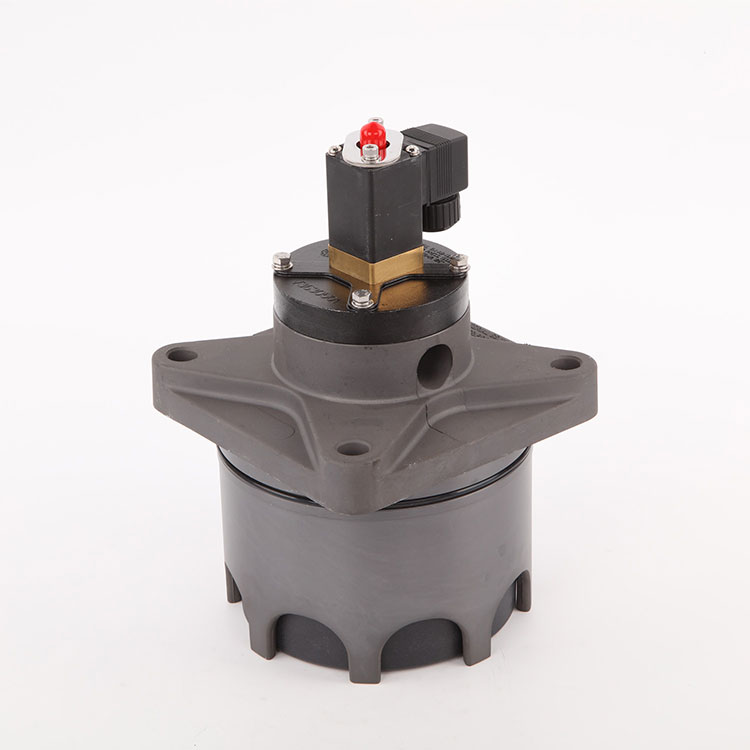

Ventil na čistenie tkaninového filtra s pulzným piestom

Qingdao Star Machine je továreň na výrobu ventilov na čistenie filtrov s piestovým pulzným filtrom a sme podnik orientovaný na technologické inovácie, ktorý integruje výskum, vývoj, výrobu a predaj produktov. Naše produkty Piestový pulzný látkový čistiaci ventil sa predávajú vo viac ako 40 krajinách po celom svete a majú širokú zákaznícku základňu.

Piestový pulzný látkový čistiaci ventil je „spínač“ stlačeného vzduchu systému odstraňovania prachu a fúkania pulzného vrecka. Pod riadením výstupného signálu prístroja na riadenie pulzného prúdu sa filtračné vrecká striekajú rad za radom, aby sa odstránil prach a udržal sa odpor zberača prachu v nastavenom rozsahu, aby sa zabezpečila kapacita spracovania a účinnosť odstraňovania prachu zberača prachu.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

FUNKCIA

Objem A pripojený k tlakovej nádobe cez štrbinu medzi ventilovou skriňou a piestom. V objeme A je rovnaký tlak ako v tlakovej nádobe.
V dôsledku väčšej tlakovej plochy piestu v objeme A je piest pritlačený k pulznej rúrke a utesňuje medzi tlakovou nádobou a pulznou rúrkou.
Objem B je cez solenoidový ventil pripojený k riadiacemu vzduchu. Oblasť je väčšia na strane riadiaceho vzduchu, takže membrána riadiaceho vzduchu je stlačená smerom nadol k hornej časti krytu ventilu a utesňuje objem A od okolia.

Otvorenie
Keď sa spustí čistenie, solenoidový ventil uzavrie spojenie (a) a otvorí sa do okolia (b), čo znamená, že objem B sa vyprázdni.
Membrána je stlačená smerom nahor (c) a objem A je evakuovaný cez 2 porty na vonkajšej strane ventilového puzdra.
Piest sa rýchlo pohybuje nahor o rozdiel tlaku na pieste.
Stlačený vzduch v tlakovej nádobe je vypúšťaný pulzným potrubím ako impulz a ďalej do radu filtračných vakov.

Zatváranie
Solenoid je uzavretý voči okolitému prostrediu a otvorený pre riadiaci vzduch.
Pilotná membrána je stlačená smerom nadol k sedadlu.
Tlak nad piestom sa vyrovná tlaku v nádrži cez štrbinu medzi piestom a koňom a piest sa posunie dole k pulznej trubici a ukončí čistiaci impulz.
Čas pre sekvenciu (začiatok otvárania do zatvoreného ventilu) závisí od požiadaviek procesu, t. j. množstva impulzného vzduchu na impulz a záruk emisií.

Výrobný proces

V spoločnosti Qingdao Star Machine chápeme dôležitosť ventilu na čistenie filtra s piestovým pulzným filtrom pre priemyselné odvetvia, ako sú elektrárne, cementárne, sklárne a metalurgické spracovanie. Preto ponúkame tento produkt s cieľom prekonať očakávania a splniť jedinečné požiadavky týchto podnikov s vysokým znečistením prachom. Výberom našich odprašovacích ventilov získate vyššiu účinnosť, nižšie náklady na údržbu a vyššiu ziskovosť. Komplexný popredajný servisný systém vyrieši vaše problémy s používaním.
