Pilotný ventil RCA3D2

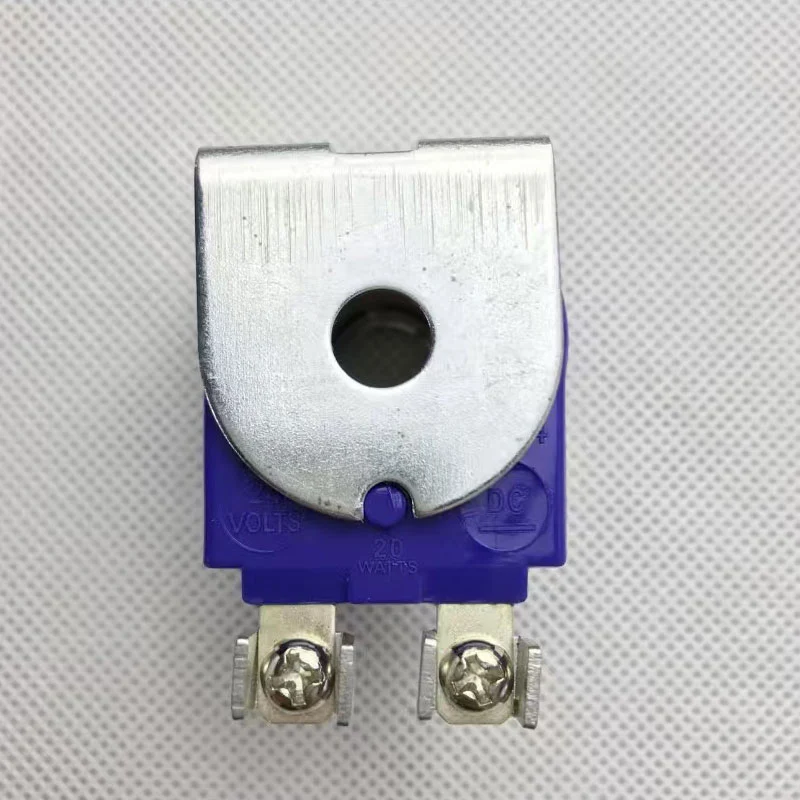

Pilotný ventil RCA3D2 je tiež známy ako solenoidová cievka série Q, pilotný ventil je vhodný pre všetky pulzné ventily typu Goyen, pulzné ventily série RCA3D a pulzný ventil.

Odoslať dopyt

Popis produktu

Rozsah

Pilotný ventil RCA3D2 je vhodný pre všetky goyen pneumatické regulačné pulzné ventily a je kompatibilný s rôznymi systémami odstraňovania pulzného prachu v prostrediach Goyen. To zaisťuje, že môže pracovať stabilne v tvrdých podmienkach.

Pokyny na inštaláciu pilotného ventilu RCA3D2

1. Požiadavky na inštalačný otvor: Vŕtacie inštalačné otvory s priemerom ф19.3 - 19,4 mm na inštalačnej doske pilotného ventilu.

2. Hrúbka inštalačnej dosky: Hrúbka inštalačnej oceľovej dosky musí prekročiť 1,5 mm, aby sa zabezpečila pevnosť inštalácie.

3. Tesnenie a montáž:

a. Pred utiahnutím matíc sa uistite, že O-krúžok je správne nainštalovaný, aby sa zaručil výkon tesnenia.

B. Je odporúčané zostaviť elektromagnetickú cievku na pilotný ventil pred inštaláciou pilotného ventilu, aby sa zlepšila účinnosť inštalácie.

4. Požiadavky na napätie: Na zabezpečenie normálnej prevádzky pulzného ventilu sa musí vstupné napätie solenoidového ventilu udržiavať v rozsahu -10% až +15% napätia cievok.

RCA3D2 PILOT VENTILOVÝ MATERIFIKÁCIA

Diely	Materiál
Teleso ventilu	Hliníková zliatina
Tlačenie	304 nehrdzavejúca oceľ
Armatúra	Nerezová oceľ 430FR
Tesniaci krúžok	Nitril (guma nitrilu)
Orech	Galvanizovaná uhlíková oceľ
Skrutka	302 nehrdzavejúca oceľ
Upínať	Uhlíková oceľ (mechanicky lisovaná)

Prevádzkové parametre

• Odporúčaná šírka impulzu: 50–500 ms

• Odporúčaný interval impulzu: 1 minúta alebo viac

Parametre výkonu produktu

Ukazovateľ výkonnosti	Parameter Podrobnosti
Koeficient	CV ＝ 0,32
Maximálny pracovný tlak	860 kPa
Minimálny pracovný tlak	0 kpa
Minimálna pracovná teplota	-40 ℃
Maximálna pracovná teplota	82 ℃
Uplatniteľný plyn	Stredný vzduch alebo inertný plyn

Podrobnosti o modeli objednávania produktu

Veľkosť modelu	Typ vlákna	Výfukový port
Rca3d0	1/8 ”NPT	3,2 mm
Rca3d1	1/8 "BSPP	3,2 mm

Prevádzkové parametre

Špecifikácie modelu: Prečítajte si K-parametre v dátovom liste elektromagnetických cievok typu Q a vyberte konkrétny model na základe požiadaviek napätia.

Príklad:

• RCA3D0 - 300 = 1/8 "NPT Inlet Inlet Port, napätie 200/270VAC, s terminálom DIN.

• RCA3D1 - 336 = 1/8 "Vstupný port BSPP, napätie 24VDC, so skrutkovým koncovým zapojením (vhodné pre elektromagnetické zostavy).

Údržbár

• K0380: Zahŕňa tesnenia Nitrilu O-krúžku, kotvu, pružiny a zostavu pushrod.

• K0384: Zahŕňa tesnenia materiálu Viton a všetky komponenty z K0380.

• Hmotnosť: RCA3D0, RCA3D1 (bez cievky) je 0,174 kg

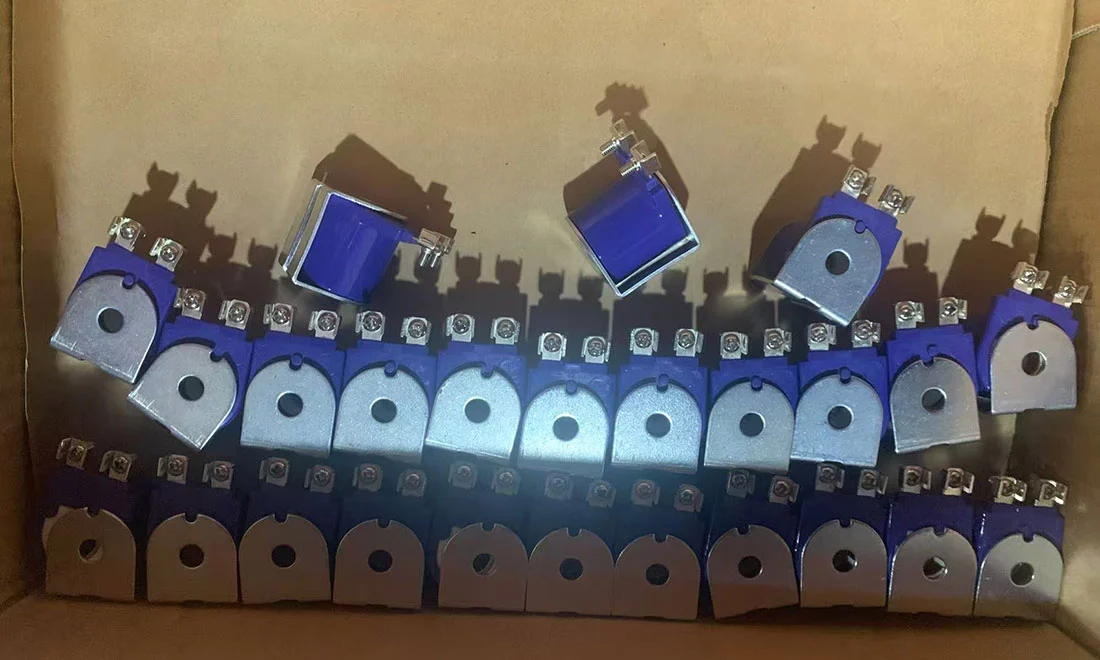

Rca3d2 Pilot Valve
