Ako vybrať a zladiť elektromagnetický pulzný ventil pre vreckový filter?

V oblasti priemyselnej prašnosti systém odstraňovania popola vreckového filtra priamo určuje prevádzkovú efektivitu a stabilitu zariadenia. Výber a konfigurácia elektromagnetických impulzných ventilov ako hlavného pohonu systému na odstraňovanie popola je rozhodujúca. Nesprávny výber môže viesť nielen k zvýšenému odporu v zberači prachu a zníženiu objemu spracovávaného vzduchu, ale môže dokonca spôsobiť poruchu zariadenia. Preto je vedecký a rozumný výber a konfigurácia elektromagnetických impulzných ventilov kľúčom k zabezpečeniu efektívnej prevádzky systému odstraňovania prachu.

I. Objasnite základné princípy výberu pulzných ventilov

Rozhodujúcim orgánom pre výber elektromagnetických impulzných ventilov je projektant vreckového filtra.

Odstraňovanie popola je dôležitým opatrením na zabezpečenie normálnej prevádzky pulzného vreckového filtra.Pulzný ventil poskytuje zdroj vzduchu, zatiaľ čo doprava a distribúcia fúkacej rúrky a charakteristika odozvy filtračného vrecka spoločne určujú konečný efekt. Výkon fúkania a objem vzduchu pulzného ventilu sa musia zhodovaťprachový koláč vytvorený na povrchu filtračného vrecka.Nedostatočné odstraňovanie popola môže viesť k zvýšenému odporu zariadenia, zníženiu objemu spracovávaného vzduchu a zhoršeniu prevádzkových podmienok systému; nadmerné odstraňovanie popola môže spôsobiť poškodenie filtračného vrecka a zvýšiť emisie jemných častíc. Preto je presný výber pulzného ventilu technickým kľúčom na vyváženie odporu zariadenia a účinnosti filtrácie.

Fúkacia kapacita pulzného ventilu je obmedzená rôznymi faktormi v systéme odstraňovania prachu.

Zo vstupného konca objem a tlak rozvodnej skrine plynu, vnútorný priemer potrubia na prívod plynu a kapacita prívodu plynu zdroja priamo ovplyvňujú výkon fúkania. Od konca zaťaženia, materiál, priemer, dĺžka a množstvo filtračného vrecka, ako aj teplota, vlhkosť a viskozita prachu, to všetko kladie rôzne požiadavky na fúkanie. Preto nie je vedecké posudzovať schopnosť pulzného ventilu odstraňovať prach len na základe jeho fúkacej kapacity.

II. Osvojiť si typy a použiteľné pracovné podmienky hlavných impulzných ventilov

V súčasnosti sú elektromagnetické impulzné ventily primárne rozdelené do troch typov: pravouhlé, ponorené a priame. Každý typ má odlišné štrukturálne a výkonové charakteristiky, vďaka čomu je vhodný pre rôzne pracovné podmienky.

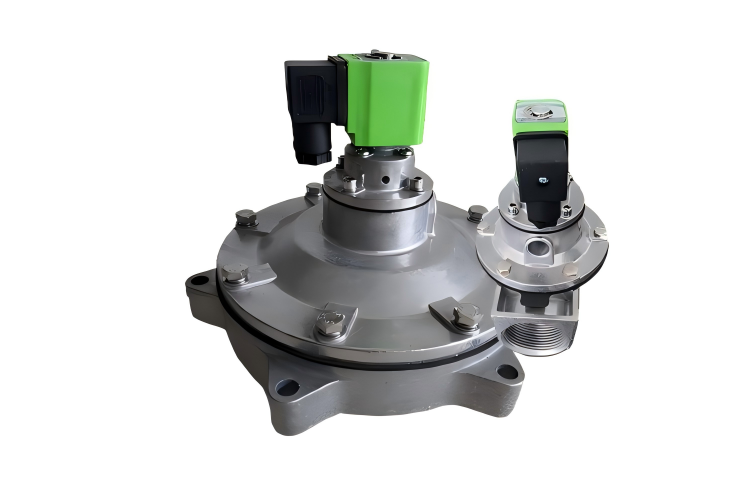

Pravouhlý impulzný ventil je bežný typ s prívodným a výstupným potrubím vzduchu v 90-stupňovom pravom uhle. Tento typ ventilu zvyčajne pracuje pri pracovnom tlaku 0,4-0,6 MPa, s rozsahom teploty okolia od -10 °C do 55 °C a s úrovňou relatívnej vlhkosti nepresahujúcou 85 %. Vďaka svojej kompaktnej štruktúre sa bežne používa v online systémoch odstraňovania popola za bežných prevádzkových podmienok.

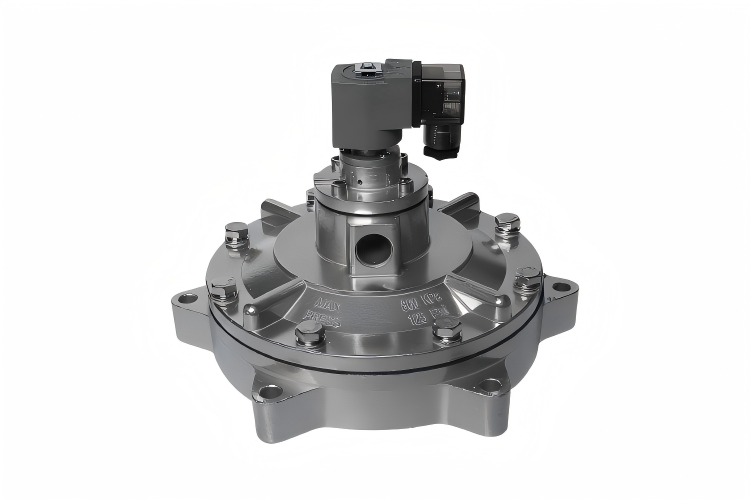

Ponorený pulzný ventilodvodzuje svoj názov od inštalácie vo vnútri plynového vaku. Táto štruktúra znižuje odpor prietokovej dráhy a znižuje tlak zdroja fúkacieho plynu, vďaka čomu je vhodná pre nízkotlakové aplikácie. Tlak zdroja fúkacieho plynu môže byť už od 0,2 do 0,3 MPa, čo môže znížiť spotrebu energie a predĺžiť životnosť membrány.

Stredové čiary vstupu a výstupu vzduchu z priameho pulzného ventilu sú zarovnané. Jeho výhodou je pohodlná inštalácia a bežne sa používa v pulzných zberačoch prachu vzduchových boxov; nevýhodou však je, že prúd vzduchu pri prechode cez teleso ventilu nesie väčší odpor.

III. Presné prispôsobenie na základe parametrov prevádzkových podmienok

Pri výbere modelu by ste sa nemali spoliehať len na skúsenosti alebo jeden parameter, ale mali by ste vykonať komplexnú analýzu založenú na konkrétnych prevádzkových podmienkach a parametroch.

Prevádzková teplota je dôležitým základom pre výber modelu.

Napríklad pravouhlý impulzný ventil je zvyčajne vhodný na použitie v prostrediach od -10 ℃ do 55 ℃. Pre špeciálne vysokoteplotné alebo nízkoteplotné prostredia je potrebné zvoliť membránové komponenty so zodpovedajúcimi úrovňami teplotnej odolnosti alebo špeciálne prispôsobené produkty.

Výber typu ventilu je určený požiadavkou na tlak na odstraňovanie popola.

Ak je tlak stlačeného vzduchu poskytovaný systémom relatívne nízky (0,2-0,4 MPa), mal by sa uprednostniť ponorený pulzný ventil; ak je tlak dostatočný (0,4-0,6 MPa), je možné použiť buď pravouhlý typ alebo priamy.

Nemožno ignorovať ani vlastnosti prachu.

Pre prach s vysokou viskozitou a vysokou koncentráciou je potrebná silnejšia schopnosť odstraňovania prachu, čo si vyžaduje pulzný ventil s dostatočným objemom fúkania a stabilným otváracím výkonom.

IV. Záver

Systém odstraňovania popola vreckového filtra je komplexný celok a výber a konfigurácia pulzných ventilov nie je len technickou záležitosťou, ale vyžaduje aj bohaté praktické skúsenosti. Od návrhu rozvodnej skrine vzduchu až po usporiadanie vstrekovacích rúrok až po výber impulzných ventilov ovplyvňuje každý článok konečný efekt odstraňovania popola. S pokrokom priemyselnej technológie sa verí, že v budúcnosti budú existovať vedeckejšie a pohodlnejšie metódy na usmernenie výberu a konfigurácie impulzných ventilov, čím sa podporí vývoj technológie priemyselného odstraňovania prachu smerom k efektívnejšiemu a energeticky úspornejšiemu smeru.
