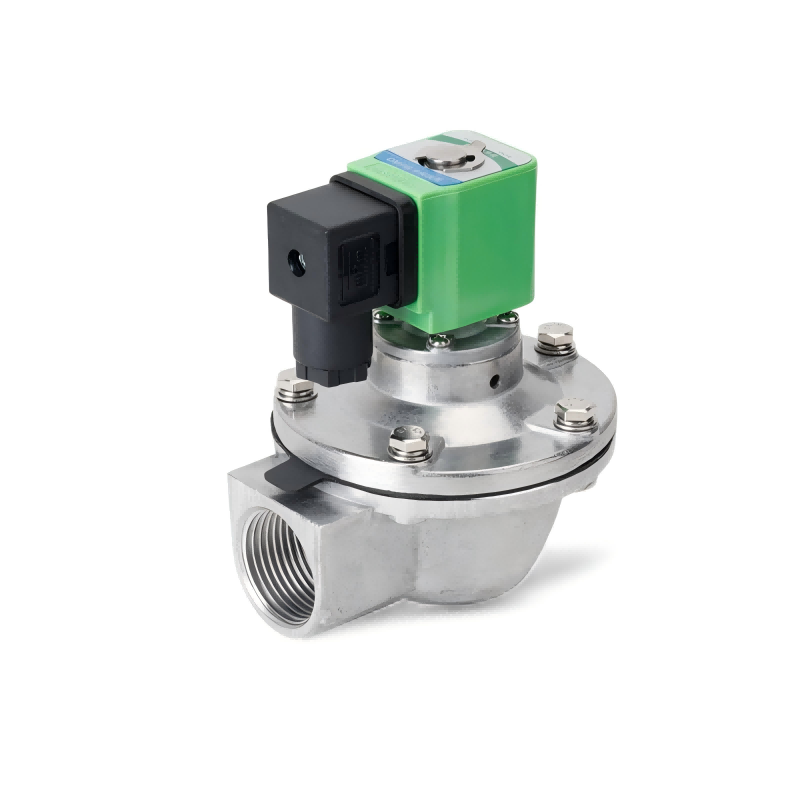

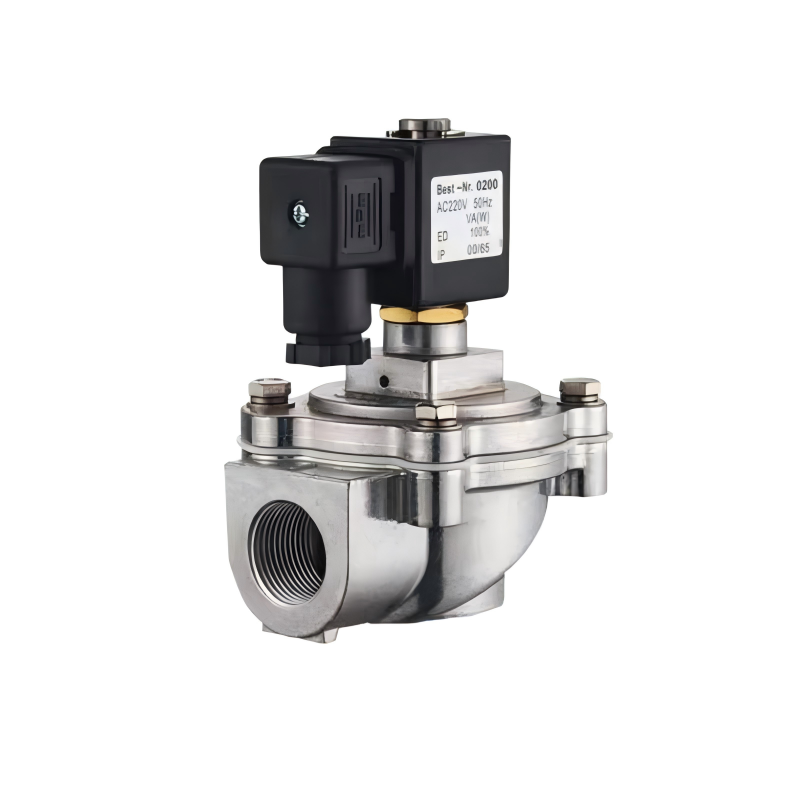

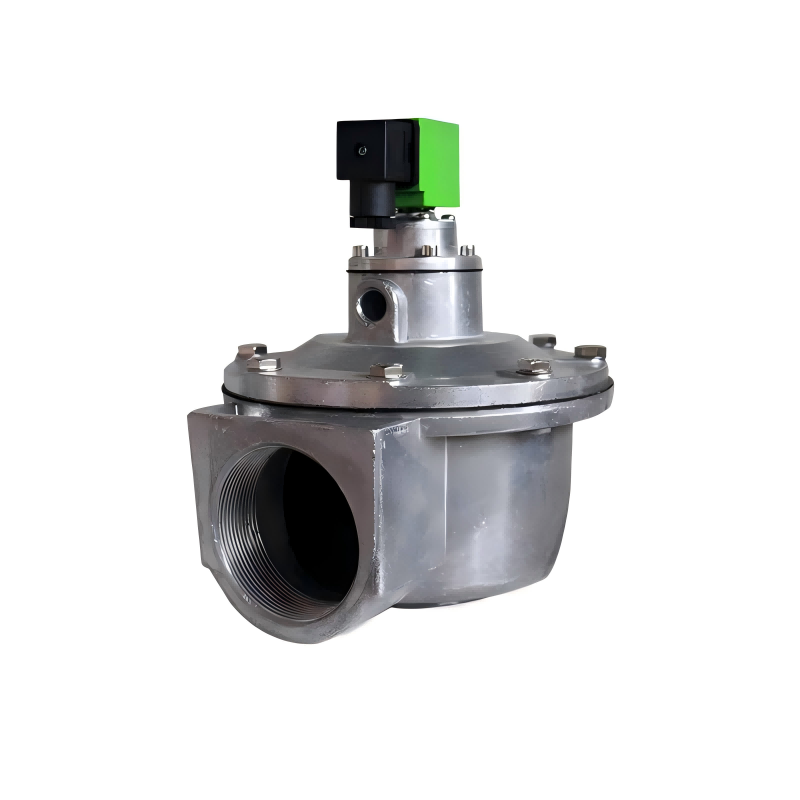

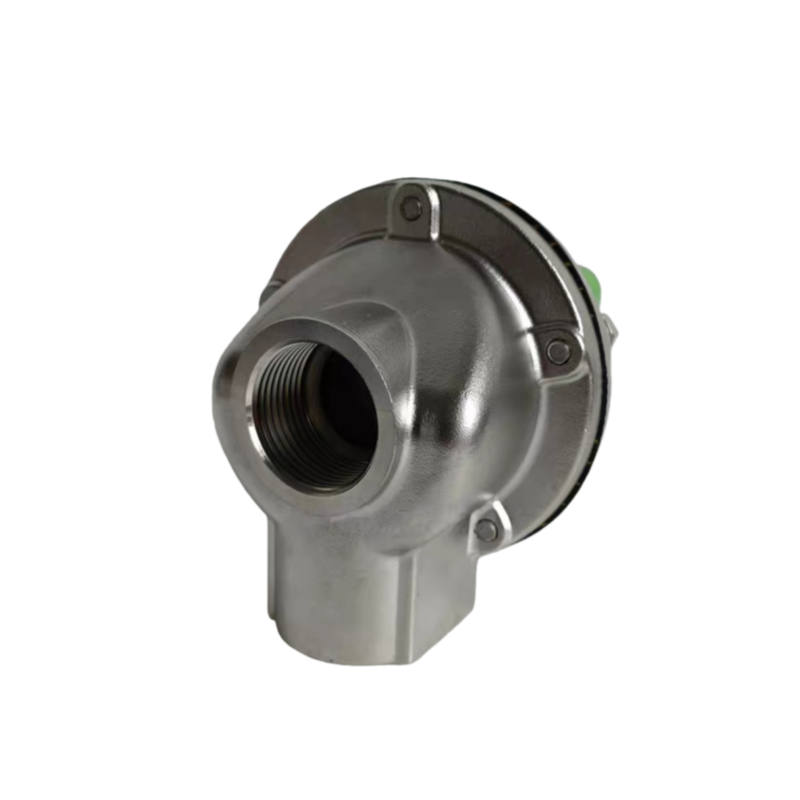

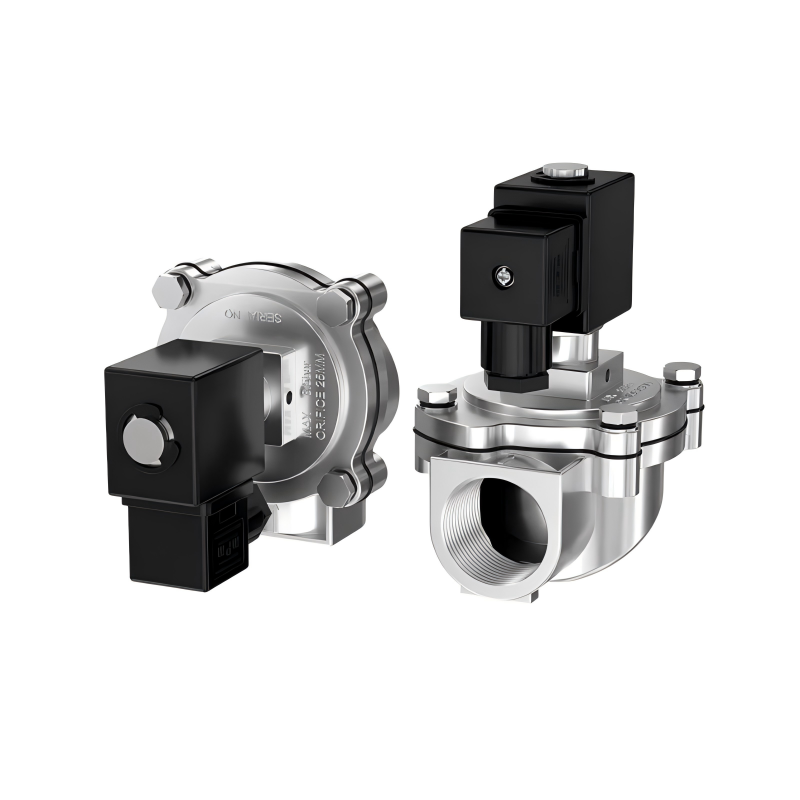

Pulzný ventil DMF-Z

Pravouhlý elektromagnetický impulzný ventil DMF-Z je špecializovaný solenoidový ventil navrhnutý špeciálne na použitie s vrecovými zberačmi prachu. Slúži ako spínač stlačeného vzduchu pre pulzný tryskový čistiaci systém v pulzných vrecových zberačoch prachu. Riadený výstupnými signálmi z riadiaceho prístroja pulznej trysky postupne vykonáva čistenie filtračných vakov rad za radom (alebo komoru po komore). Tým sa udržiava odolnosť zberača prachu v prednastavenom rozsahu, čím sa zaisťuje jeho spracovateľská kapacita a účinnosť zberu prachu pri dosiahnutí cieľa striasť prach z filtračných vreciek.

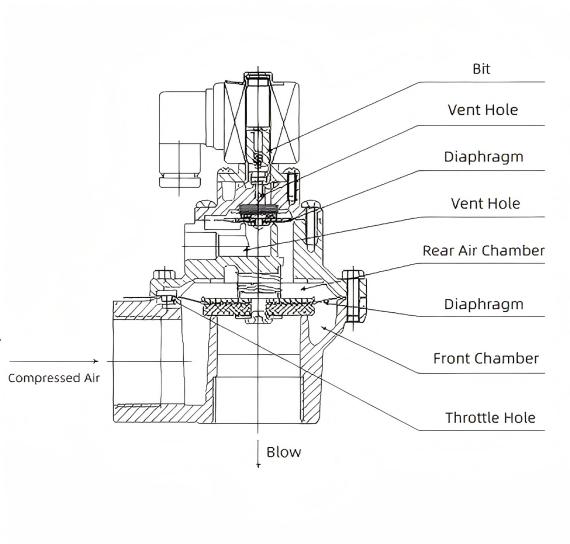

Schematický diagram

Štrukturálne vlastnosti

Teleso ventilu a kryt pravouhlého elektromagnetického impulzného ventilu DMF-Z sú vyrobené z tlakovo liateho hliníka. Po povrchovej úprave vykazujú vynikajúcu odolnosť proti korózii. Membrána a tesniace tesnenie sú vulkanizované a zložené pomocou nových procesov. Elektromagnetická pilotná hlava sa skladá z magnetických materiálov a materiálov magnetického tienenia z nehrdzavejúcej ocele. Pružiny a upevňovacie prvky sú vyrobené z nehrdzavejúcej ocele. Spojovacia rúrka rozdeľovača vzduchu (vzduchová komora) a fúkacia rúrka zberača prachu sa vkladajú do vstupu a výstupu ventilu. Oba konce sú utesnené utiahnutím prítlačných matíc. Ventily sú dostupné v troch špecifikáciách – 20, 25 a 40S – na výber v pulzných vrecových zberačoch prachu s rôznymi kapacitami na úpravu vzduchu (čistenie). Teleso ventilu a kryt sú tlakovo odliate pre vysokú hustotu s priehľadným lakom, ktorý zvyšuje odolnosť proti korózii. Membránové tesnenie využíva kompozit kovu a gumy pre vynikajúcu tuhosť a tesnosť. Elektromagnetická pilotná hlava poskytuje silný magnetický ťah s citlivou a spoľahlivou prevádzkou. Ventil vykazuje vynikajúci otvárací výkon a spoľahlivo sa otvára pri 85 % menovitého napätia. Preukazuje tiež vynikajúci zatvárací výkon, spoľahlivo tesní pri tlaku vzduchu 0,15 MPa.

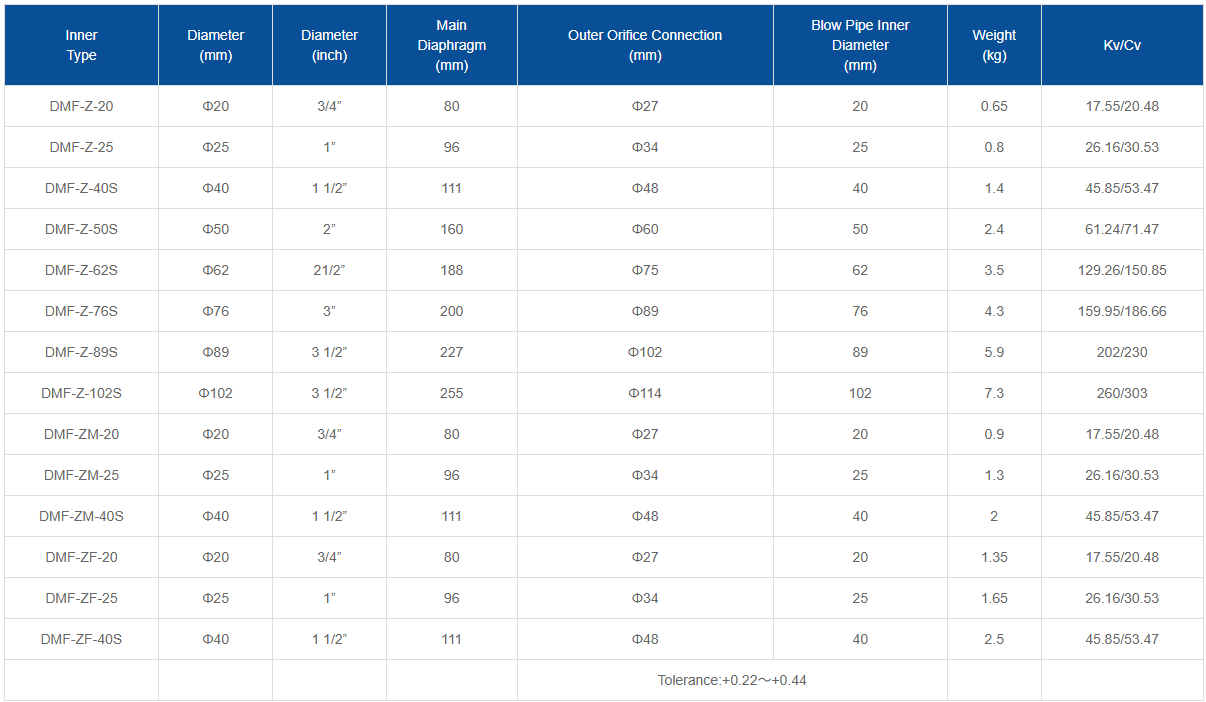

Parametre

Pracovný princíp

Membrána rozdeľuje elektromagnetický impulzný ventil na prednú a zadnú komoru. Keď je stlačený vzduch privádzaný cez otvor škrtiacej klapky do zadnej komory, tlak v zadnej komore núti membránu utesniť výstup ventilu, čím sa ventil elektromagnetického impulzu dostane do „zatvoreného“ stavu. Keď elektrický signál z regulátora impulzného prúdu prestane, kotva solenoidového ventilu sa resetuje. Vetranie zadnej komory sa zatvorí a zvýšený tlak v zadnej komore prinúti membránu utesniť výstup ventilu, čím sa elektromagnetický ventil vráti do „zatvoreného“ stavu. Elektromagnetický impulzný ventil ovláda otváranie a zatváranie odľahčovacieho portu telesa ventilu prostredníctvom elektrických signálov. Počas odľahčenia ventilu je stlačený plyn v zadnej komore odvetrávaný, zatiaľ čo stlačený plyn v prednej komore je priškrtený vákuovým portom membrány, čím sa membrána nadvihne, aby sa iniciovalo pulzné fúkanie. Keď sa teleso ventilu prestane odľahčovať, stlačený plyn rýchlo naplní zadnú komoru cez tlmiaci otvor. V dôsledku rozdielu v oblastiach nesúcich silu na oboch stranách membrány voči telesu ventilu sa sila plynu v zadnej komore stáva dominantnou. Tým sa spoľahlivo uzavrie membrána nad výtlačným otvorom ventilu, čím sa zastaví vypúšťanie pulzného ventilu.

Oblasti použitia

Sektor zariadení na odstraňovanie prachu

Baghouse Dust Collectors: Ako základný komponent pulzného tryskového čistiaceho systému sú tieto jednotky riadené pulznými tryskovými ovládačmi, aby sekvenčne fúkali stlačený vzduch do filtračných vreciek, pričom udržujú odpor prachového kolektora v rámci vopred nastavených limitov. To zaisťuje konzistentnú kapacitu spracovania a účinnosť zachytávania prachu, vďaka čomu sú široko používané na kontrolu prachu v baníctve, stavebných materiáloch, hutníctve a chemickom priemysle.

Impulzné zberače prachu Air-Box: Určité pravouhlé impulzné ventily DMF-Z možno integrovať do systémov impulzných trysiek impulzných zberačov prachu so vzduchovou komorou, ktoré pracujú v tandeme so štruktúrou vzduchovej komory, aby sa dosiahlo účinné odstraňovanie prachu.

Pole na čistenie vzduchu

Priemyselné zariadenie na čistenie vzduchu: Používa sa na reguláciu prúdenia vzduchu, odstránenie prachu z povrchov filtra, zvýšenie účinnosti čistenia a predĺženie životnosti filtra. Vhodné pre priemyselné odvetvia s prísnymi požiadavkami na čistotu vzduchu, ako je elektronika, farmaceutický priemysel a spracovanie potravín.

Komerčné systémy na čistenie vzduchu: V zariadeniach na čistenie vzduchu pre nákupné centrá, hotely, kancelárske budovy a podobné miesta pomáhajú pulzné ventily DMF-Z dosiahnuť efektívnu filtráciu a čistenie vzduchu.

Chemický priemysel

Separácia a čistenie plynov: Používa sa v jednotkách na separáciu plynov počas chemickej výroby na presné riadenie prietoku a tlaku plynu, čím sa zabezpečí stabilita a účinnosť v procese separácie.

Kontrola plynu v reaktore: V rámci chemických reaktorov reguluje vstup/výstup plynu a tlak na udržanie stabilných reakčných podmienok, čím sa zvyšuje kvalita a bezpečnosť reakcie.

Energetický sektor

Tepelné elektrárne: Riadi tok spalín a pary na optimalizáciu spaľovacích procesov, zlepšenie energetickej účinnosti a zníženie emisií znečisťujúcich látok.

Systémy čistenia plynu: Riadi odstraňovanie prachu a častíc počas čistenia plynu, aby sa zabezpečila kvalita plynu a minimalizovalo sa znečistenie životného prostredia.

Systémy na rekuperáciu prachu

Používa sa na reguláciu prietoku plynu, tlaku a teploty pre efektívne odstraňovanie prachu a opätovné použitie, čím sa minimalizuje znečistenie výfukovými plynmi. Použiteľné vo fázach regenerácie prachu v cementárskom, keramickom, sklárskom a príbuznom priemysle.

Systémy kontroly kvapalín

Využite elektromagnetickú silu na presnú reguláciu prítoku a odtoku kvapaliny v priemyselnej výrobe. Používa sa v systémoch na prenos a dávkovanie tekutín v chemickom, farmaceutickom, potravinárskom a podobnom priemysle.
