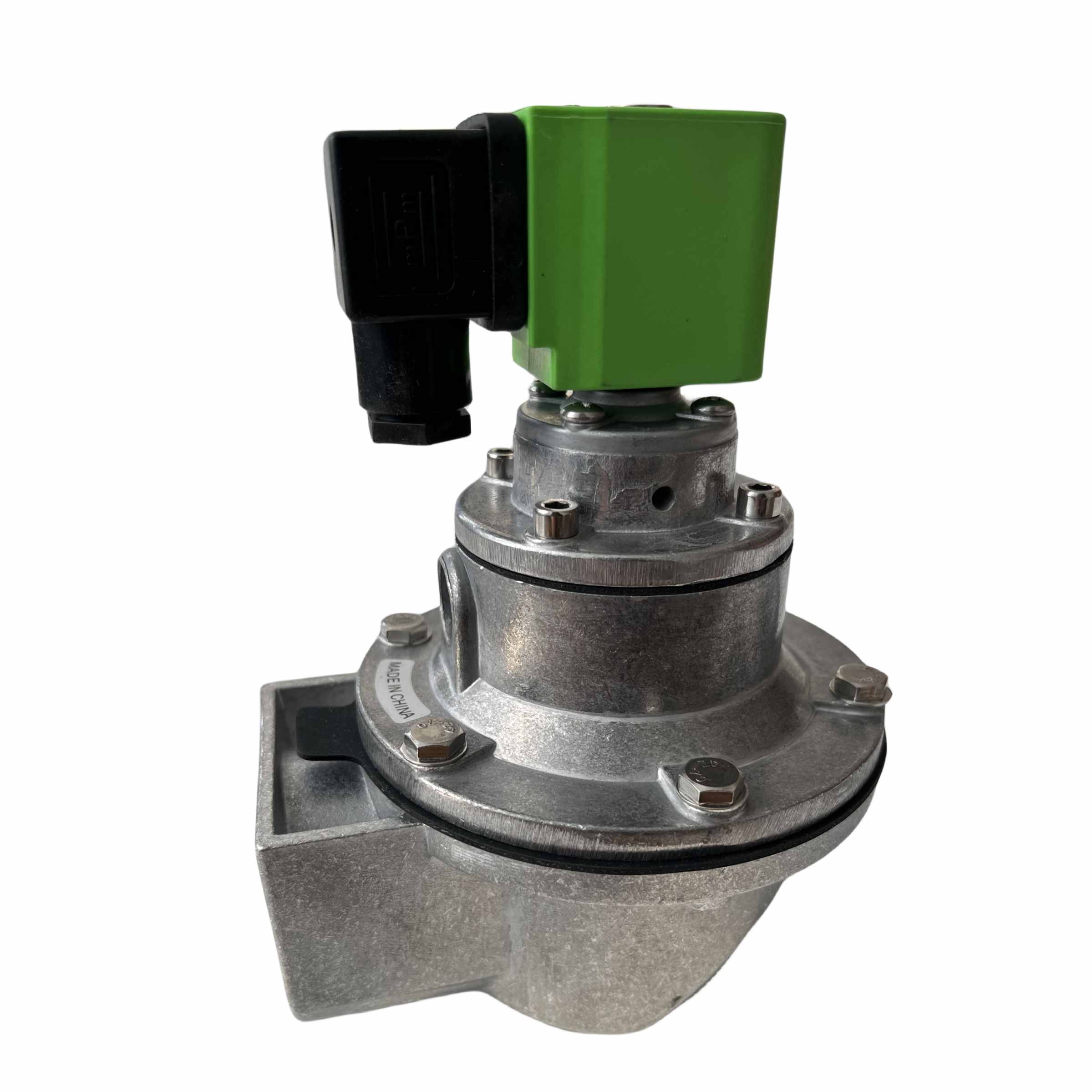

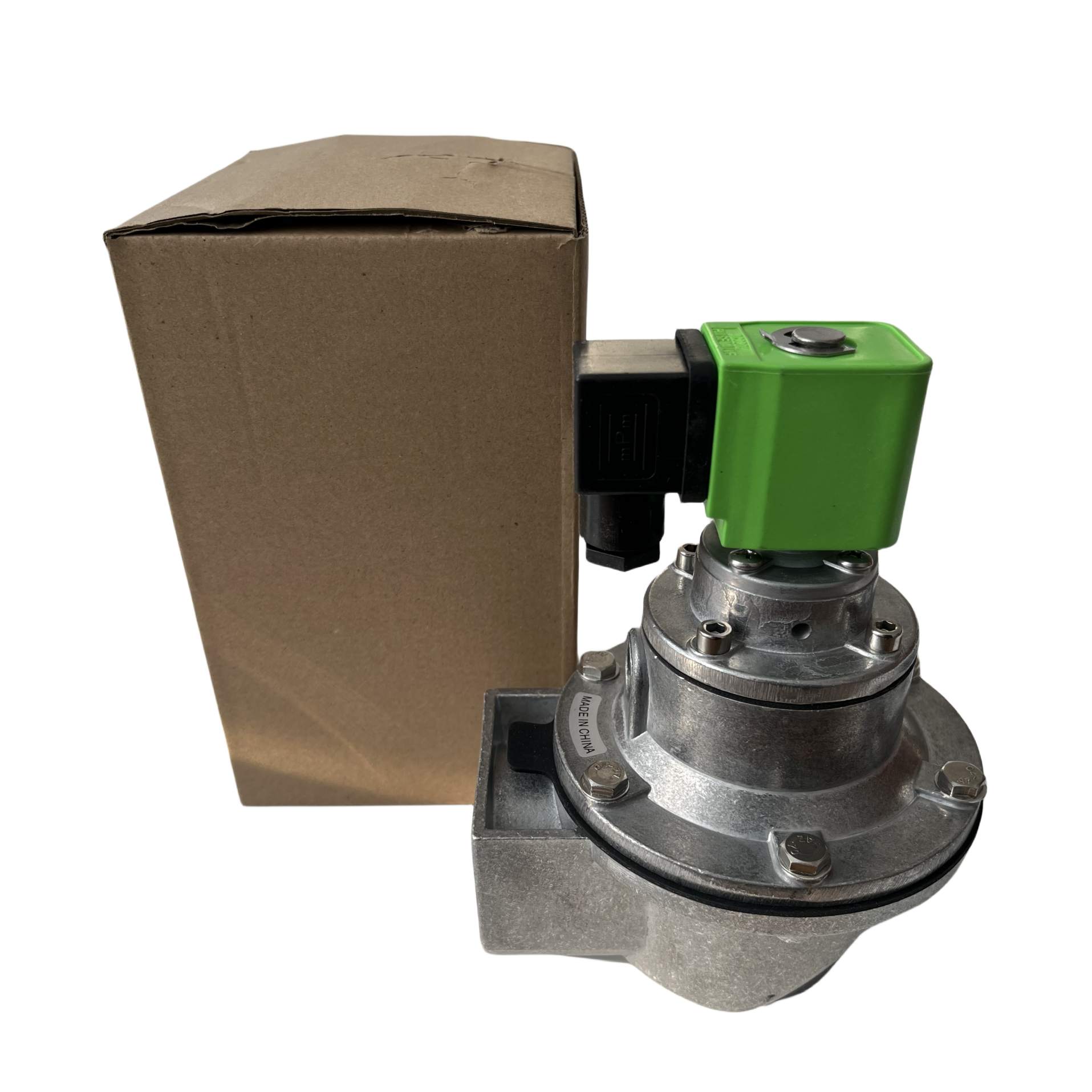

Pulzný ventil DMF-Z-40S

Popis produktu:

Impulzný ventil DMF-Z-40S je pravouhlý ventil používaný v pulznom tryskovom čistiacom systéme pulzných vrecových zberačov prachu. Je vysoko účinný na čistenie širokej škály filtračných prvkov, vrátane okrúhlych vreciek, obalových vreciek, nepravidelne tvarovaných vrecúšok a vreciek z kovových vlákien, ako aj filtračných kaziet, keramických trubíc a spekaných plastových dosiek. Pulzný ventil je možné pripojiť k vzduchojemom a dúchadlám zberača prachu, aby sa vytvorili požadované pulzy čistiaceho vzduchu.

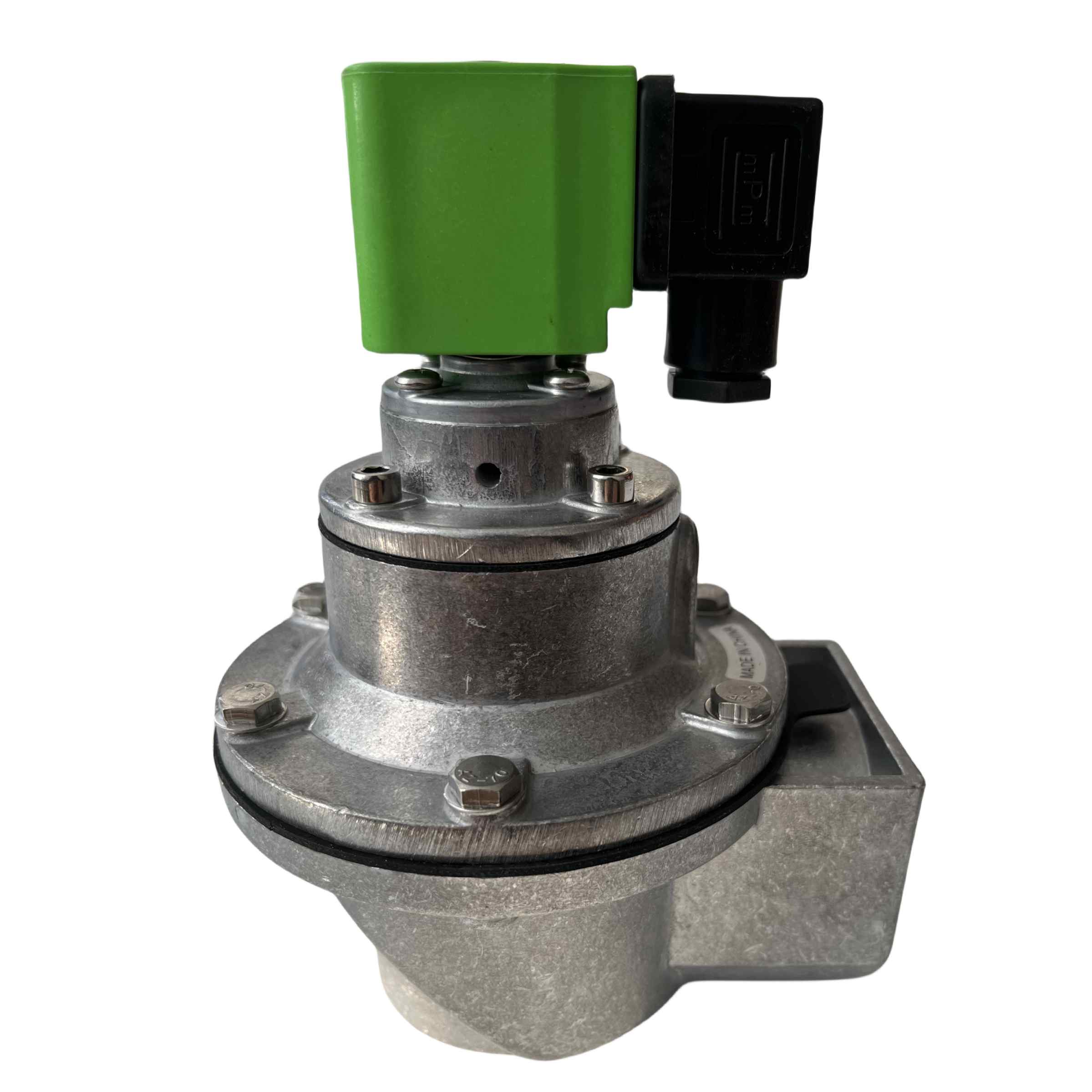

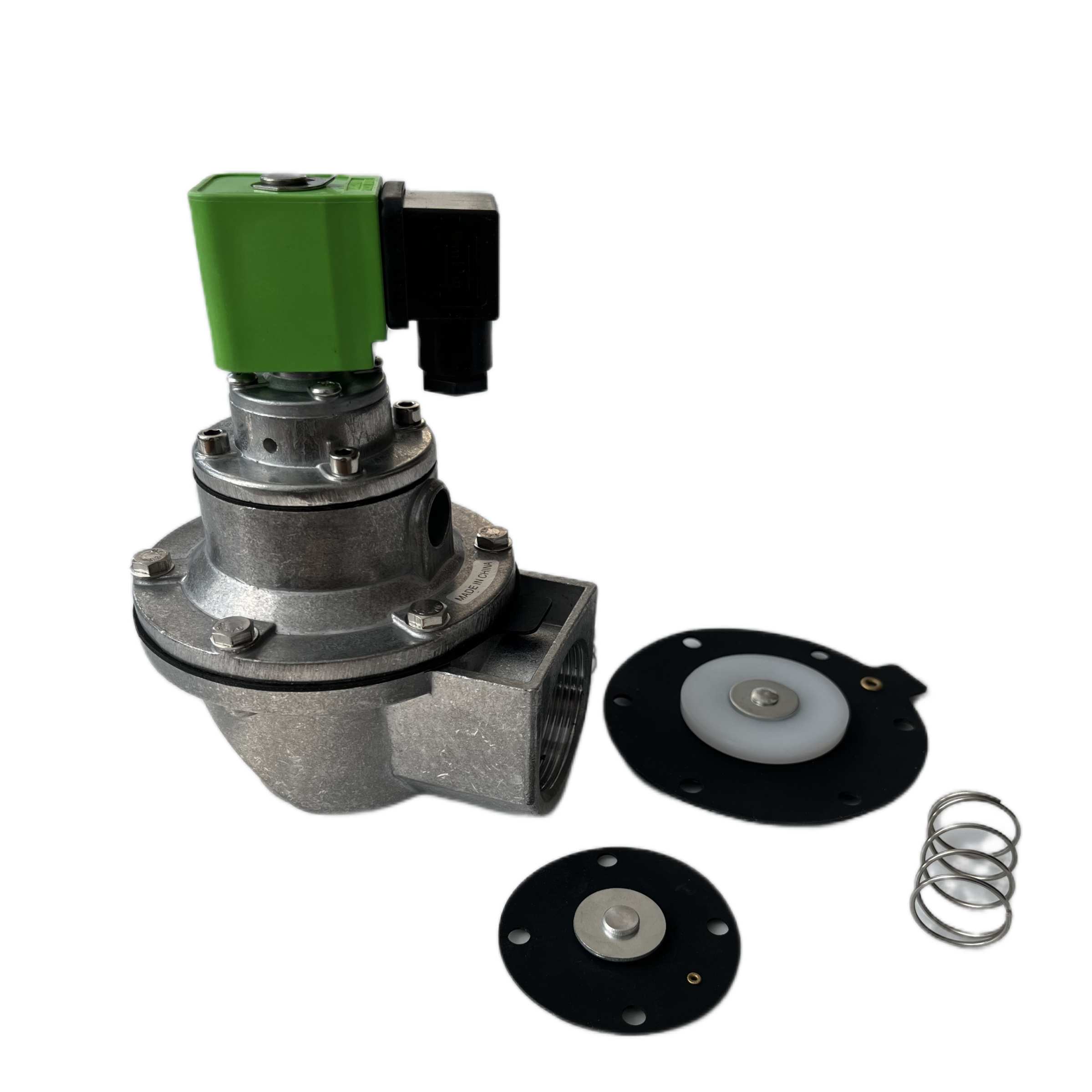

Ventil má pravouhlý dizajn so vstupnými a výstupnými otvormi v 90-stupňovom uhle. Teleso ventilu a kryt sú vyrobené z tlakovo liatej hliníkovej zliatiny s povrchovou úpravou odolnou voči korózii a membrána využíva tesnenie z kompozitu kov-guma. Funguje to tak, že má membránu oddeľujúcu prednú a zadnú vzduchovú komoru. Keď sa aktivuje elektromagnetický signál, zadná komora sa odvzdušní, aby sa spustil pulzný prúd. Elektromagnetické impulzné ventily majú jednoduchú štruktúru, sú lacné, ľahko sa inštalujú a udržiavajú, rýchlo reagujú a nespotrebúvajú veľa energie. Môže pracovať pri teplotách od -10 °C do 55 °C a je navrhnutý tak, aby vydržal 2-3 roky alebo 1 milión cyklov otvorenia/zatvorenia.

Parameter produktu:

Prevádzkový tlak: 0,1 MPa až 0,7 MPa

Prevádzkové médium: Čistý vzduch, ktorý bol odmastený a odvlhčený

Prevádzkové napätie: 24 V DC, 220 V AC, 110VAC

Prevádzkový prúd: 800 mA / 60 mA

Prevádzkové prostredie: Teplota -10°C až 55°C, relatívna vlhkosť nepresahujúca 85%

Životnosť: 2–3 roky alebo 1 milión cyklov zapnutia/vypnutia

Čas odozvy otvorenia: < 0,03 s (pri 85 % menovitého napätia)

Izolačný odpor: > 1 MΩ

Dielektrická pevnosť: Solenoidová cievka vydrží napätie 250 V pri 50 Hz po dobu 1 minúty bez poruchy

Vibračný test: Dokáže odolať vibráciám pri frekvencii 20 Hz, plnej amplitúde 2 mm, po dobu 30 minút

Životnosť membrány: ≥1 milión cyklov

Požiadavky na vzhľad: Povrch tela ventilu by nemal mať viditeľné poškodenie, ako je odlupujúca sa farba, škrabance alebo otrepy

Inštalácia a údržba

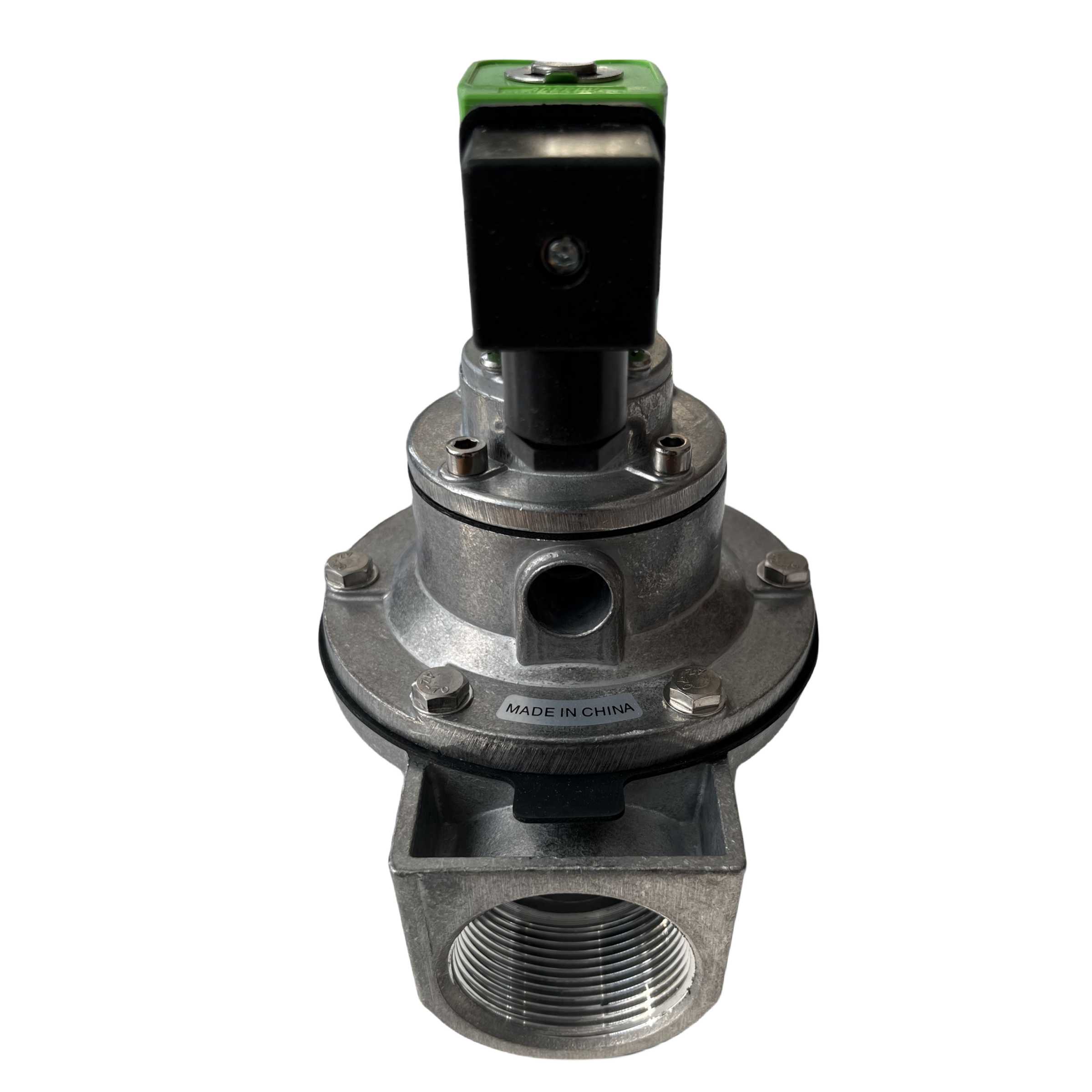

Pulzný ventil DMF-Z je pravouhlý ventil s uhlom 90 stupňov medzi jeho vstupom a výstupom. Je vhodný na inštaláciu a prepojenie medzi zásobníkmi vzduchu a fúkacími rúrkami na zachytávanie prachu, pričom zabezpečuje plynulé prúdenie vzduchu a poskytuje pulzný čistiaci prúd vzduchu, ktorý spĺňa špecifikácie.

Elektromagnetické impulzné ventily majú vysoké požiadavky na čistotu média; médiá obsahujúce častice nie sú vhodné na použitie a všetky nečistoty sa musia najskôr odfiltrovať. Okrem toho viskózne médiá nie sú vhodné na použitie.
