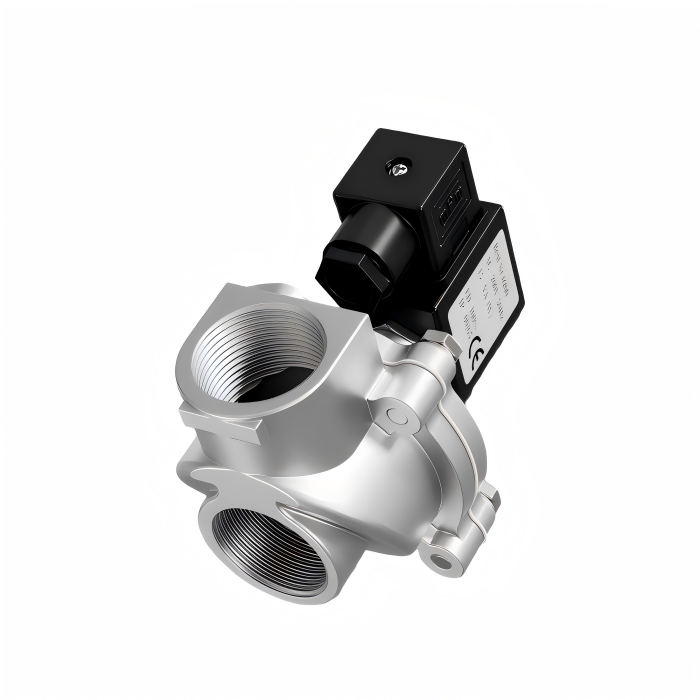

Pulzný ventil DMF-Z-20

DMF-Z-20 Pravouhlý elektromagnetický pulzný ventil Elektromagnetický pulzný ventil (tiež známy ako membránový ventil) slúži ako „spínač“ stlačeného vzduchu pre pulzný tryskový čistiaci systém v pulzných vrecových zberačoch prachu. Riadený signálmi z riadiaceho prístroja pulznej trysky sekvenčne vykonáva čistenie filtračných vreciek pulznou tryskou po riadkoch (alebo priehradkách), pričom udržiava odpor zberača prachu v prednastavenom rozsahu, aby sa zabezpečila jeho spracovateľská kapacita a účinnosť zberu prachu.

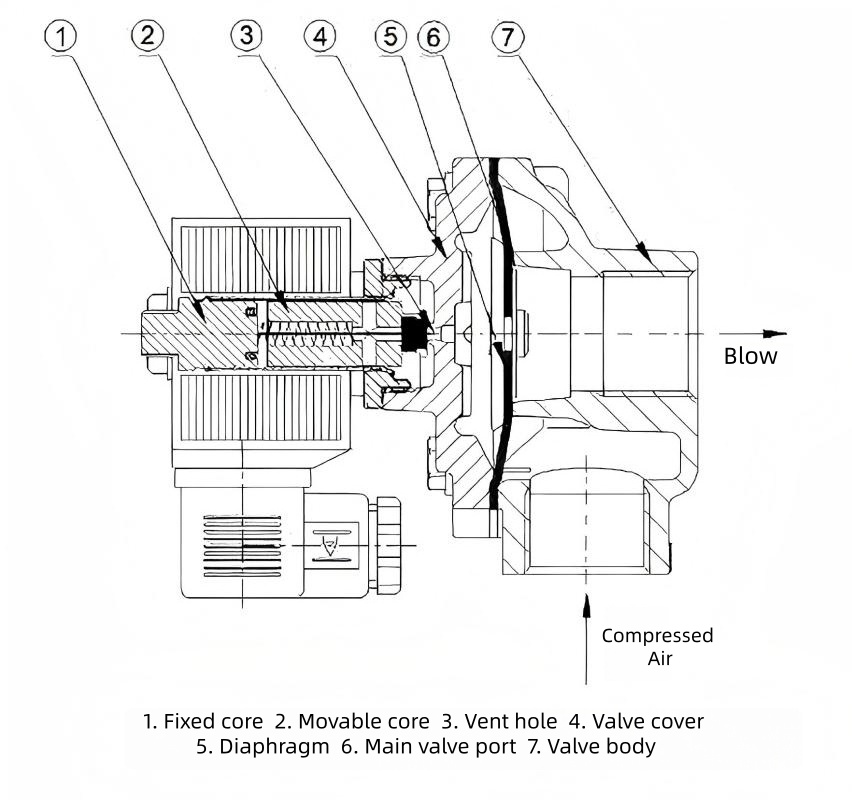

Schematický diagram:

Štrukturálne vlastnosti:

DMF-Z-20 je pravouhlý elektrický impulzný solenoidový ventil. Jeho štrukturálne vlastnosti sú nasledovné:

Pravouhlý dizajn: Vstup a výstup tvoria uhol 90°, čo zaisťuje hladké prúdenie vzduchu a vhodnosť pre inštaláciu medzi vzduchové nádrže a fúkacie rúrky zberača prachu.

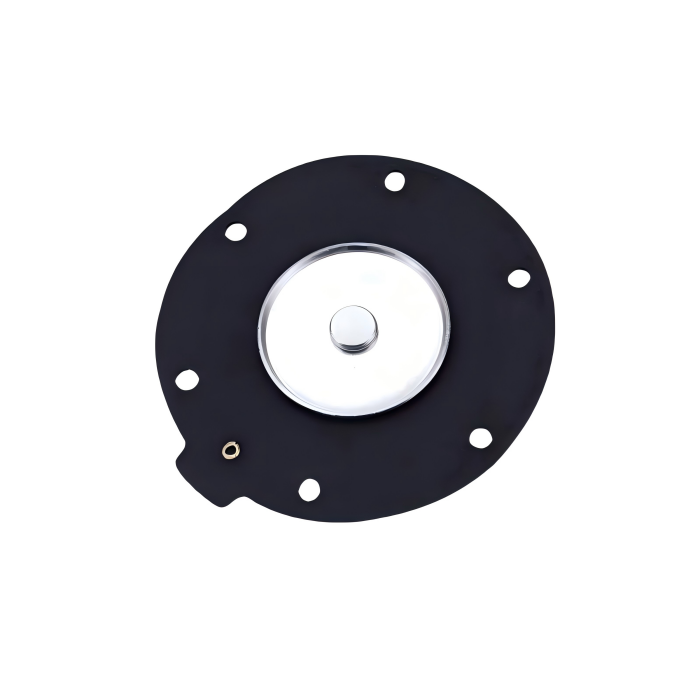

Kľúčové komponenty: Obsahuje elektromagnetickú hlavu, membránu, telo ventilu a pružinu. Telo ventilu je vyrobené zo zliatiny hliníka, zatiaľ čo membrána má typicky štruktúru vystuženú nitrilovou gumou, ktorá ponúka odolnosť proti opotrebovaniu a vysoký tesniaci výkon.

Spôsob pripojenia: Obsahuje pripojovací závit G3/4" s menovitým priemerom 20 mm.

Ovládanie membrány: Ovládané pneumatickým tlakovým rozdielom. Keď je napájaný, hlava elektromagnetu otvorí odľahčovací port, aby sa odvzdušnil tlak v zadnej komore, čo umožní plynu z prednej komory zdvihnúť membránu pre spätné vyfúknutie. Po deaktivácii sa pružina resetuje, aby zatvorila otvor, čím sa obnoví utesnený stav.

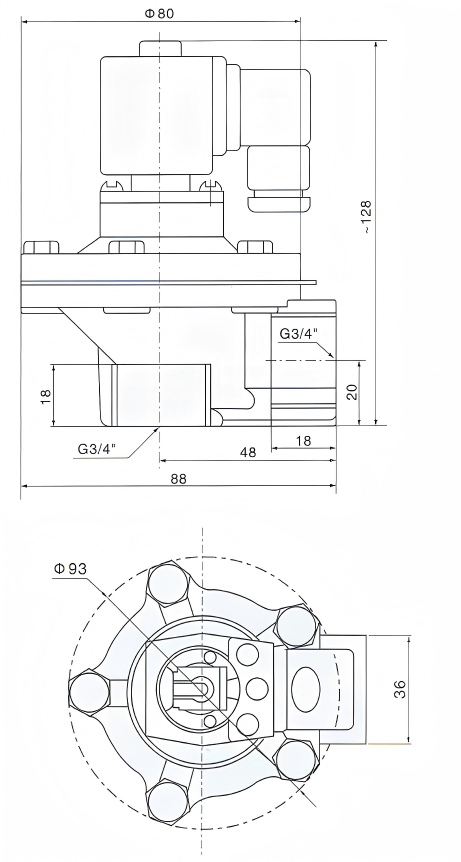

Celkové rozmery DMF-Z-20:

Technické špecifikácie:

Pracovný princíp:

DMF-Z-20 Pravouhlý elektromagnetický impulzný ventil Membrána rozdeľuje elektromagnetický impulzný ventil na prednú a zadnú vzduchovú komoru. Keď je privádzaný stlačený vzduch, vstupuje do zadnej komory cez otvor škrtiacej klapky. V tomto bode tlak v zadnej komore núti zostavu membrány utesniť výstup ventilu, čím sa ventil elektromagnetického impulzu dostane do „zatvoreného“ stavu.

Elektrický signál z prístroja na riadenie pulzného prúdu spôsobí stiahnutie armatúry ventilu. Tým sa otvorí výfukový otvor v zadnej komore, čím sa rýchlo odtlakuje. Zostava membrány sa pohybuje dozadu, čím umožňuje prúdenie stlačeného vzduchu cez výstup ventilu. Ventil prejde do stavu „otvorený“.

Keď elektrický signál z regulátora impulzného prúdu prestane, kotva elektromagnetického impulzného ventilu sa resetuje. Výfukový otvor zadnej komory sa zatvorí a tlak v zadnej komore sa zvýši, čo prinúti zostavu membrány tesne priliehať k výstupu ventilu. Elektromagnetický impulzný ventil sa vráti do „zatvoreného“ stavu.

Oblasti použitia:

Jadro DMF-Z-20 je určené pre pulzné tryskové čistiace systémy zberača prachu, kompatibilné s filtračnými vreckami, filtračnými vložkami, keramickými trubicami a inými filtračnými prvkami. Slúži ako „spínač“ stlačeného vzduchu pre blowback systém. Jeho aplikácie sú sústredené v priemyselných prostrediach s vysokou prašnosťou:

Kontrola environmentálneho prachu:Pulzné tryskové čistiace systémy kompatibilné s rôznymi zberačmi prachu/kaziet.

Priemyselná výroba:Stavebné materiály (cement/vápno), hutníctvo (oceľ/tavenie), baníctvo, chemikálie, liečivá, spracovanie krmív, spracovanie dreva, výroba papiera atď.

Ďalšie aplikácie:Asistované fúkanie v pneumatických dopravných systémoch a zariadenia/prevádzkové podmienky vyžadujúce čistenie pulzným prúdom.
