Aké sú rozdiely medzi pravouhlými, ponorenými a priamymi pulznými ventilmi? Ako si vybrať na základe požiadaviek?

Elektromagnetický impulzný ventil ako kľúčový ovládací prvok v pulzných čistiacich systémoch slúži ako „spínač“ stlačeného vzduchu pre pulzné vrecové zberače prachu. Jeho výkon priamo ovplyvňuje kapacitu spracovania kolektora a účinnosť zachytávania prachu. S cieľom pomôcť priemyselným používateľom presne pochopiť technické rozdiely medzi tromi hlavnými typmi pulzných ventilov – pravouhlý, ponorený a priamy – a vedecky formulovať plány výberu, tento článok systematicky načrtáva štruktúru, princípy a použiteľné scenáre týchto ventilov na základe priemyselných technických špecifikácií a vlastností produktu. Poskytuje referenciu pre technický návrh odstraňovania prachu a prevádzku a údržbu zariadenia.

I. Základné definície a štrukturálne vlastnosti troch typov pulzných ventilov

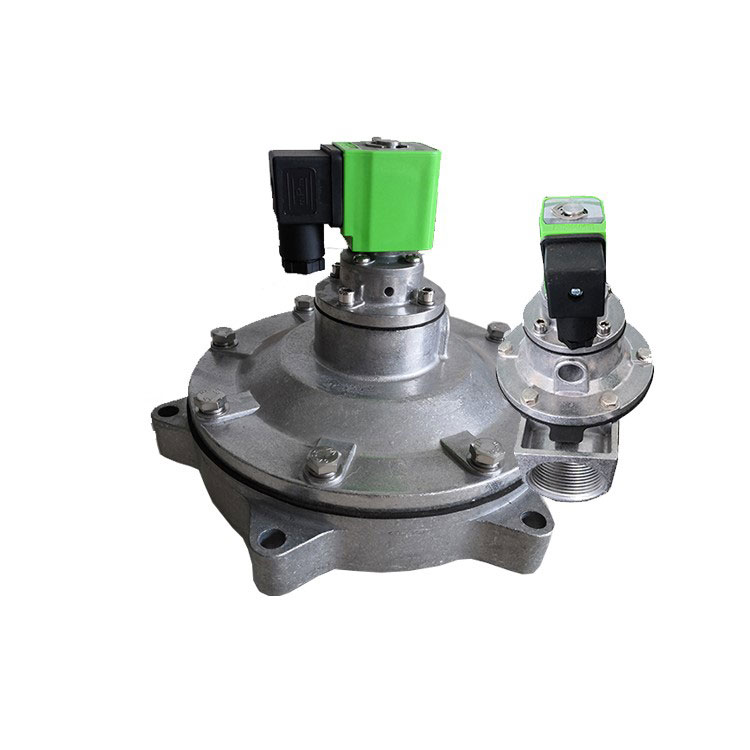

Pravouhlý elektromagnetický impulzný ventil

Jeho charakteristikou je, že prívodné a výstupné potrubie vzduchu pravouhlého ventilu zviera uhol 90°. Teleso ventilu a veko sú odliate pod tlakom z hliníkovej zliatiny. Po povrchovej úprave vykazujú vynikajúcu odolnosť proti korózii. Membrána a tesniace tesnenie sa vyrábajú procesom vulkanizovaného kompozitu. Suroviny pre elektromagnetickú pilotnú hlavicu pozostávajú z vysokoúčinných magnetických materiálov a materiálov na magnetické tienenie z nehrdzavejúcej ocele. Kritické komponenty, ako sú pružiny a upevňovacie prvky, sú vyrobené z nehrdzavejúcej ocele. Spôsob pripojenia: Rúrka rozdeľovača vzduchu (vzduchový zásobník) a fúkacia rúrka zberača prachu sú vložené do vstupu a výstupu ventilu, utesnené prítlačnými maticami na oboch koncoch.

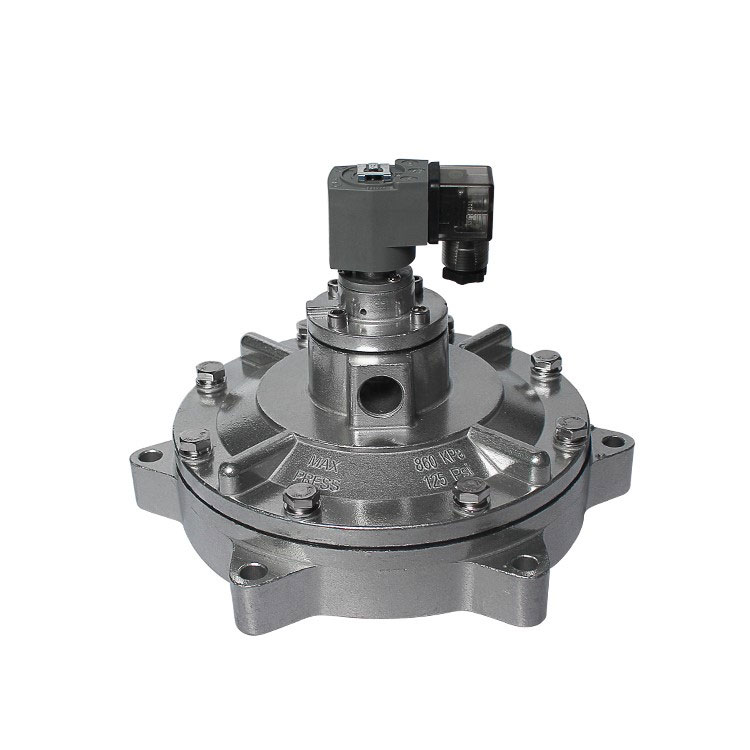

Ponorený elektromagnetický pulzný ventil

Pozostáva z elektromagnetickej riadiacej hlavy, zostavy membrány (membrána, tlaková pružina, tesnenie) a telesa ventilu. Inštaluje sa ponorený do vzduchojemu a pripája sa k nádrži cez prírubu. Výstupný port je centrálne umiestnený vo vnútri telesa ventilu vo vnútri zásobníka a prechádza komponentmi, ako je zariadenie prenikajúce do steny, aby vstúpil do fúkacej komory na prevádzku. Tento typ ventilu sa vyznačuje optimalizovaným dizajnom prietokového kanála, ktorý účinne znižuje odpor prietoku plynu a zabezpečuje stabilnú prevádzku aj za podmienok nízkeho tlaku. Tento dizajn znižuje spotrebu energie a predlžuje životnosť membrány.

Priamy elektromagnetický pulzný ventil

Stredové osy vstupu a výstupu vzduchu sú zarovnané v priamke bez uhlovej odchýlky, pričom smer prúdenia plynu je jasne vyznačený na povrchu telesa ventilu. Inštalácia zahŕňa pripojenie jedného konca k vzduchovému potrubiu vybiehajúcemu zo vzduchovej nádrže a druhý koniec k vzduchovému potrubiu fúkacej komory. Jeho jednoduchá konštrukcia uľahčuje inštaláciu, vďaka čomu je bežnou súčasťou pulzných zberačov prachu vzduchových nádrží.

II. Porovnávacia analýza spoločných a rozdielnych pracovných princípov

Princíp činnosti pravouhlých impulzných ventilov

Membrána vo vnútri ventilu ho rozdeľuje na prednú a zadnú vzduchovú komoru. Keď je privádzaný stlačený vzduch, vstupuje do zadnej komory cez škrtiaci otvor. Tlak v zadnej komore núti membránu utesniť výstupný port, čím sa ventil dostane do „zatvoreného“ stavu.

Elektrický signál z riadiaceho prístroja pulznej dýzy pohybuje armatúrou elektromagnetického pulzného ventilu, čím sa otvára vetrací otvor zadnej komory. Zadná komora rýchlo odtlakuje, čo spôsobí stiahnutie membrány. Stlačený vzduch potom prúdi cez výstup ventilu, čím sa pulzný ventil uvedie do stavu „otvorený“. Okamžité uvoľnenie stlačeného vzduchu vytvára tryskový prúd.

Keď elektrický signál z impulzného ovládača prestane, kotva ventilu sa resetuje. Vetranie zadnej komory sa zatvorí a tlak v zadnej komore stúpne, čím sa membrána pritlačí späť k výstupu ventilu. Pulzný ventil sa vráti do „zatvoreného“ stavu.

Princíp činnosti ponoreného pulzného ventilu

Pulzný ventil je rozdelený na prednú a zadnú komoru. Keď je privádzaný stlačený vzduch, vstupuje do zadnej komory cez škrtiaci otvor. Tlak v zadnej komore núti membránu utesniť výstup ventilu a udržiavať pulzný ventil v „zatvorenom“ stave.

Keď elektrický signál z impulzného ovládača pohne kotvou ventilu, otvorí sa zadná komora. Rýchla strata tlaku v zadnej komore spôsobí pohyb membrány, čím sa stlačený vzduch dostane cez výstup ventilu. Pulzný ventil prejde do stavu „otvorený“ a na chvíľu uvoľní prúd stlačeného vzduchu.

Keď elektrický signál z pulzného ovládača prestane, kotva ventilu sa resetuje, zadný ventilačný otvor sa zatvorí a tlak v zadnej komore stúpne, čo prinúti membránu utesniť výstup ventilu. Pulzný ventil sa vráti do „zatvoreného“ stavu.

Princíp činnosti priameho pulzného ventilu

1. Uzavretie vypnutia: Stlačený vzduch vstupuje do zadnej komory cez otvor škrtiacej klapky. Tlak v zadnej komore > tlak v prednej komore, zatlačenie membrány na utesnenie výstupu hlavného ventilu, zatvorenie ventilu.

2. Otváranie pri zapnutí: Impulzný ovládač vyšle signál, elektromagnetická sila zdvihne kotvu a otvorí vetrací otvor. Zadná komora sa rýchlo odtlakuje, čím sa vytvorí tlakový rozdiel medzi prednou a zadnou komorou. Membrána sa posunie dozadu, otvorí hlavný ventilový port a stlačený vzduch sa vyfúkne.

3. Reset vypnutia: Keď elektrický signál prestane, pružina kotvy sa vráti a uzavrie ventilačný otvor. Tlak v zadnej komore sa obnoví cez otvor škrtiacej klapky, čo spôsobí resetovanie membrány a zatvorenie hlavného ventilového portu, čím sa vráti do pôvodného stavu.

III. Kľúčové technické parametre a kritériá výberu

Štandardizácia základných technických parametrov: Domáce pravouhlé a priame impulzné ventily pracujú v rozsahu tlaku 0,4 – 0,6 MPa. Dovážané náprotivky jednotne pracujú pri 0,4 až 0,6 MPa bez ohľadu na typ. Obe kategórie nevykazujú žiadne zásadné rozdiely v tolerancii tlaku alebo menovitých tlakoch aplikácie.

Tri základné princípy vedeckého výberu

1. Princíp kompatibility prevádzkového tlaku: Pre scenáre nízkeho tlaku (vyžadujúce znížený tlak zdroja vzduchu) uprednostnite ponorené elektromagnetické pulzné ventily. Pre štandardné tlakové podmienky (0,4-0,6 MPa) flexibilne vyberte pravouhlý alebo priamy typ na základe inštalačných obmedzení.

2. Inštalačný princíp prispôsobenia priestoru: Keď sú vzduchová nádrž a fúkacia trubica vertikálne zarovnané, použite pravouhlé elektromagnetické pulzné ventily. Pre lineárne usporiadanie použite priame elektromagnetické pulzné ventily. Ak sa vyžaduje vnútorná inštalácia vo vzdušníku, uprednostňujú sa ponorené elektromagnetické pulzné ventily.

3. Princíp korešpondencie typu zariadenia: Impulzné zberače prachu so vzduchovým boxom by mali primárne používať priame elektromagnetické impulzné ventily. Pulzné vrecové zberače prachu môžu vybrať pravouhlé elektromagnetické impulzné ventily na základe inštalačného uhla. Pre veľké systémy na zachytávanie prachu pracujúce v podmienkach nízkeho tlaku sa odporúčajú ponorené elektromagnetické pulzné ventily.

IV. Kontext priemyselnej aplikácie a výhľad

Elektromagnetický impulzný ventil sa vo veľkej miere používa v aplikáciách na zachytávanie prachu a jeho výkonová stabilita priamo ovplyvňuje účinnosť spracovania životného prostredia a kontinuitu priemyselnej výroby. Keďže environmentálne normy sa neustále zlepšujú, požiadavky na energeticky účinné pulzné ventily s dlhou životnosťou sa neustále zvyšujú. Toto vydanie technických porovnaní a pokynov na výber pre tri hlavné typy impulzných ventilov má za cieľ pomôcť priemyselným používateľom vyhnúť sa úskaliam pri výbere, zvýšiť účinnosť systému zberu prachu a znížiť prevádzkové náklady. V budúcnosti sa technologický pokrok zameria na presnejšiu reguláciu tlaku, predĺženú životnosť a širšiu adaptabilitu na rôzne prevádzkové podmienky, čo poskytne podporu základných komponentov pre priemyselnú zelenú transformáciu.
